POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

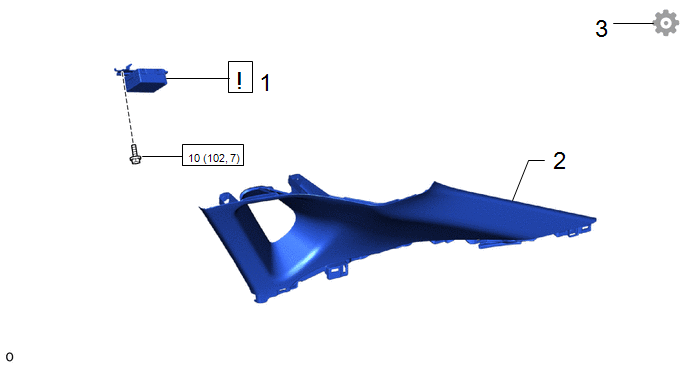

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ECU DE DETECTION DE PRESSION DES PNEUS ET RECEPTEUR |
897B0A |
|
- | - |
|
2 | ENSEMBLE DE GARNISSAGE INTERIEUR LATERAL DE TOIT DROIT |
62470A | - |
- | - |
|
3 | EFFECTUER L'INITIALISATION |
- | - |
- |
|
 |
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
PROCÉDURE
1. REPOSER L'ECU DE DETECTION DE PRESSION DES PNEUS ET LE RECEPTEUR
|
|
REMARQUE:
|
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
2. REPOSER L'ENSEMBLE DE GARNISSAGE INTERIEUR LATERAL DROIT DE TOIT
Cliquer ici
.gif)
3. EFFECTUER L'INITIALISATION
Cliquer ici
CONSEIL:
Se référer aux procédures nécessaires lors du remplacement des pièces (pour système de détection de pression des pneus).
