VERIFICATION
PROCÉDURE
1. VERIFIER L'ENSEMBLE DE FEU ARRIERE
(a) Vérifier l'ensemble de feu arrière.

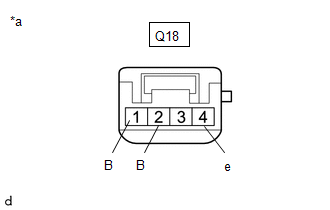

| (1) Appliquer la tension de la batterie auxiliaire à l'ensemble de feu arrière droit et vérifier si l'éclairage fonctionne. OK.: Cliquer sur Location & Routing(Q18) Cliquer sur Location & Routing(Q18) Cliquer sur Connector(Q18) Cliquer sur Connector(Q18)
|
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de feu arrière.
2. VERIFIER LA LED DE FEU DE RECUL GAUCHE
(a) Vérifier la LED de feu de recul gauche.

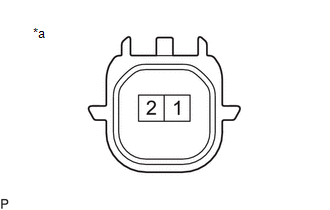

| (1) Appliquer la tension de la batterie auxiliaire à la LED du feu de recul gauche et s'assurer que l'éclairage s'allume. OK.:
|
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer la LED de feu de recul gauche.
3. VERIFIER LA LED DE FEU DE RECUL DROIT
(a) Vérifier la LED de feu de recul droit.
| (1) Appliquer la tension de la batterie auxiliaire à la LED du feu de recul droit et s'assurer que l'éclairage s'allume. OK.:
|
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer la LED de feu de recul droit.
