Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE COUSSIN DE SIEGE ARRIERE DE TYPE BANQUETTE |
- |
|
- | - |
|
2 | CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
72693 | - |
- | - |
|
3 | ENSEMBLE D'ANTENNE INTERIEURE DE CLE ELECTRONIQUE N° 2 |
899A0A |
|
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE COUSSIN DE SIEGE ARRIERE DE TYPE BANQUETTE
|
|
Cliquer ici |
2. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE
Cliquer ici
.gif)

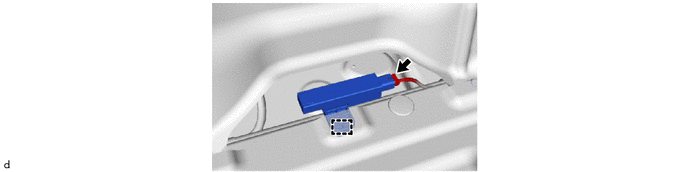

3. DEPOSER L'ENSEMBLE D'ANTENNE INTERIEURE DE CLE ELECTRONIQUE N° 2
|
|
REMARQUE: Il convient d'être prudent lors de la dépose de l'ensemble d'antenne de clé électronique intérieure n° 2. Si l'ensemble d'antenne de clé électronique intérieure n° 2 subit une chute, le remplacer par un élément neuf. |
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE D'ANTENNE INTERIEURE DE CLE ELECTRONIQUE N° 2 |
899A0A |
|
- | - |
|
2 | CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
72693 | - |
- | - |
|
3 | ENSEMBLE DE COUSSIN DE SIEGE ARRIERE DE TYPE BANQUETTE |
- |
|
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEURE N° 2
|
|
REMARQUE: Il convient d'être prudent lors de la dépose de l'ensemble d'antenne de clé électronique intérieure n° 2. Si l'ensemble d'antenne de clé électronique intérieure n° 2 subit une chute, le remplacer par un élément neuf. |
2. REPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE
3. POSER L'ENSEMBLE DE COUSSIN DE SIEGE ARRIERE DE TYPE BANQUETTE
|
|
Cliquer ici |
