Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

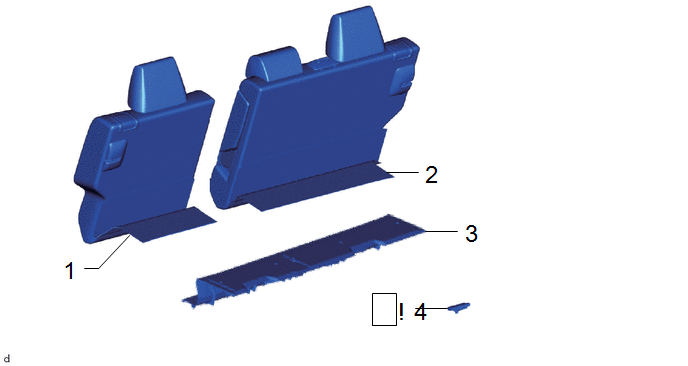

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE |
- | - |
- | - |
|
2 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT |
- | - |
- | - |
|
3 | PLAQUE LATERALE DE SUPPORT DE TAPIS DE SOL ARRIERE N° 1 |
58577E | - |
- | - |
|
4 | ENSEMBLE D'ANTENNE INTERIEURE DE CLE ELECTRONIQUE N° 3 |
899A0B |
|
- | - |
PROCÉDURE

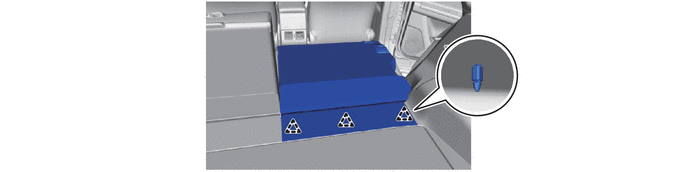

1. DEBRANCHER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE

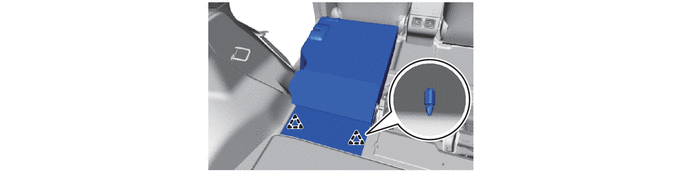

2. DEBRANCHER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT
3. DEPOSER LA PLAQUE LATERALE DE SUPPORT DE TAPIS DE SOL ARRIERE N° 1
Cliquer ici .gif)

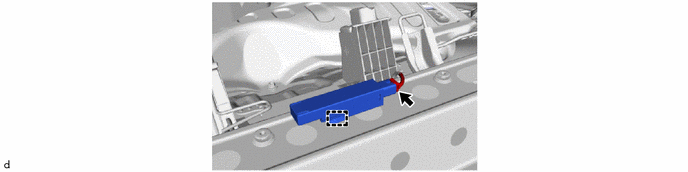

4. DEPOSER L'ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEURE N° 3
|
|
REMARQUE: Il convient d'être prudent lors de la dépose de l'antenne de clé électronique intérieure n° 3 de l'ensemble. Si l'ensemble d'antenne de clé électronique intérieure n° 3 subit une chute, le remplacer par un élément neuf. |
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE D'ANTENNE INTERIEURE DE CLE ELECTRONIQUE N° 3 |
899A0B |
|
- | - |
|
2 | PLAQUE LATERALE DE SUPPORT DE TAPIS DE SOL ARRIERE N° 1 |
58577E | - |
- | - |
|
3 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT |
- | - |
- | - |
|
4 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE |
- | - |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEURE N° 3
|
|
REMARQUE: Il convient d'être prudent lors de la pose de l'ensemble d'antenne de clé électronique intérieure n° 3. Si l'ensemble d'antenne de clé électronique intérieure n° 3 subit une chute, le remplacer par un élément neuf. |
2. REPOSER LA PLAQUE LATERALE DE SUPPORT DE TAPIS DE SOL ARRIERE N° 1
3. POSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT
4. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE
