Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE PARE-CHOCS ARRIERE |
- | - |
- | - |
|
2 | ANTENNE DE CLE ELECTRONIQUE N° 2 |
89997A |
|
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE PARE-CHOCS ARRIERE
Cliquer ici
.gif)

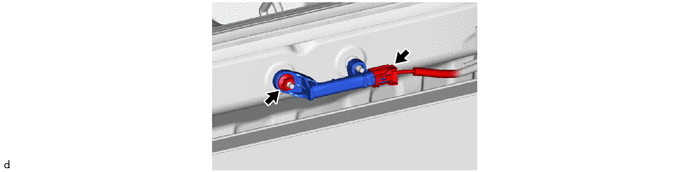

2. DEPOSER L'ANTENNE DE CLE ELECTRONIQUE N° 2
|
|
REMARQUE: Faire attention lors de la dépose de l'antenne de clé électronique. En cas de chute de l'antenne de clé électronique, la remplacer par un élément neuf. |
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ANTENNE DE CLE ELECTRONIQUE N° 2 |
89997A |
|
- | - |
|
2 | ENSEMBLE DE PARE-CHOCS ARRIERE |
- | - |
- | - |
.png) |
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
PROCÉDURE
1. REPOSER L'ANTENNE DE CLE ELECTRONIQUE N° 2
|
|
REMARQUE: Faire attention lors de la dépose de l'antenne de clé électronique. En cas de chute de l'antenne de clé électronique, la remplacer par un élément neuf. |
Torque:
7,5 N·m {76 kgf·cm, 66 in·lbf}
2. REPOSER L'ENSEMBLE DE PARE-CHOCS ARRIERE
Cliquer ici .gif)
