Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ECU de clé à transpondeur, sont indiquées ci-dessous.
|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
|---|---|---|---|
| Ensemble d'ECU de clé numérique |
Enregistrement du code |
|
|
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE GARNISSAGE INTERIEUR LATERAL DE TOIT GAUCHE |
62480A | - |
- | - |
|
2 | ENSEMBLE D'ECU DE CLE NUMERIQUE |
89000 | - |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE GARNISSAGE INTERIEUR LATERAL GAUCHE DE TOIT
(a) Procéder de la même manière que pour le côté droit.
Cliquer ici
.gif)

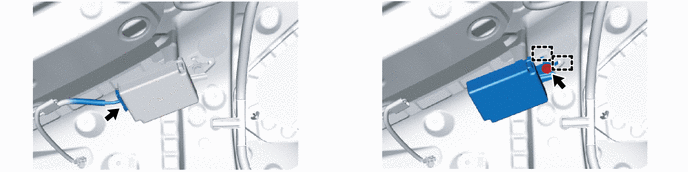

2. DEPOSER L'ENSEMBLE D'ECU DE CLE NUMERIQUE
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

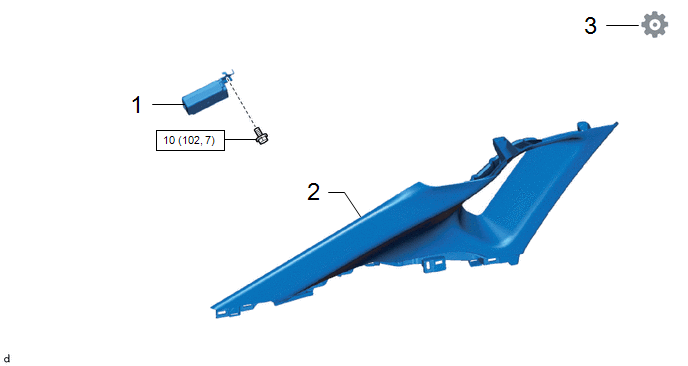

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE D'ECU DE CLE NUMERIQUE |
89000 | - |
- | - |
|
2 | ENSEMBLE DE GARNISSAGE INTERIEUR LATERAL DE TOIT GAUCHE |
62480A | - |
- | - |
|
3 | ENREGISTREMENT DU SYSTEME DE CLE NUMERIQUE |
- | - |
- |
|
.png) |
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE D'ECU DE CLE NUMERIQUE
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
2. REPOSER L'ENSEMBLE DE GARNISSAGE INTERIEUR LATERAL GAUCHE DE TOIT
(a) Procéder de la même manière que pour le côté droit.
Cliquer ici
.gif)
3. ENREGISTREMENT DU SYSTEME DE CLE NUMERIQUE
Cliquer ici
