RESUME DES DTC
DESCRIPTION DU DYSFONCTIONNEMENT
Ce DTC indique qu'une détérioration de la force magnétique de l'aimant permanent situé dans le rotor à l'intérieur du moteur électrique arrière (MGR) a été détectée. La cause de ce dysfonctionnement peut être l'un des points suivants:
|
Zone |
Description du dysfonctionnement principal |
|---|---|
|
Inverseur |
Dysfonctionnement de circuit interne d'ensemble d'inverseur arrière |
|
Ensemble de boîte-pont arrière avec moteur |
|
|
Circuit basse tension d'inverseur arrière |
Les connecteurs ne sont pas correctement branchés |
|
Câble de moteur (pour MGR) |
|
|
ECU de commande EV |
Dysfonctionnement dans le circuit interne d'ECU de commande EV |
DESCRIPTION

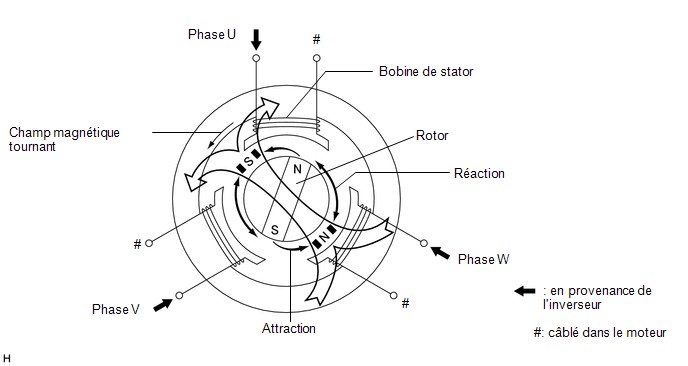

Le passage du courant alternatif triphasé dans les bobinages triphasés de la bobine de stator génère un champ magnétique rotatif dans le moteur électrique arrière (MGR). Le système contrôle la rotation du champ magnétique en fonction de la position et de la vitesse de rotation du rotor. Dès lors, les aimants permanents disposés sur le rotor sont tirés dans le sens de la rotation, ce qui génère un couple. Le couple généré est pratiquement proportionnel à la quantité de courant. Le système commande la vitesse du moteur électrique en régulant la fréquence du courant alternatif. De plus, le système commande de manière adéquate le champ magnétique rotatif et l'angle des aimants du rotor afin de générer un couple élevé de manière efficace, même à vitesse élevée.
.png)
|
N° de DTC |
Objet de la détection |
Condition de détection de DTC |
Zone incriminée |
Indication d'avertissement |
|---|---|---|---|---|
|
P0A9100 |
Performance du moteur d'entraînement "B" |
Détérioration de la force magnétique du moteur électrique: Une diminution de la force magnétique du moteur est détectée. (logique de détection à 1 cycle(s)) |
|
Témoin principal: S'active |
PERIODE TEST DE CONFIRMATION
CONSEIL:
Une fois la réparation terminée, effacer les DTC et vérifier si le véhicule est revenu à la normale en effectuant la procédure de vérification "All Readiness".
Cliquer ici .gif)
CONSEIL:
SCHEMA DE CABLAGE
Se reporter au schéma de câblage du circuit haute tension de moteur électrique arrière.
Cliquer ici .gif)
Se reporter au schéma de câblage du circuit de signal de coupure.
Cliquer ici .gif)
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Se reporter aux mesures de précaution avant de vérifier le circuit haute tension.
Cliquer ici .gif)
REMARQUE:
Cliquer ici .gif)
Cliquer ici .gif)
CONSEIL:
En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.
Cliquer ici .gif)
PROCÉDURE
|
1. |
PASSER AU SYSTEME DE COMMANDE DE GROUPE CONVERTISSEUR ARRIERE |
Cliquer ici .gif)
CONSEIL:
Pour les procédures de vérification du DTC P0A9100, se reporter à la section du système de commande de groupe convertisseur arrière.
| SUIVANT | ![]() |
FIN |
