DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

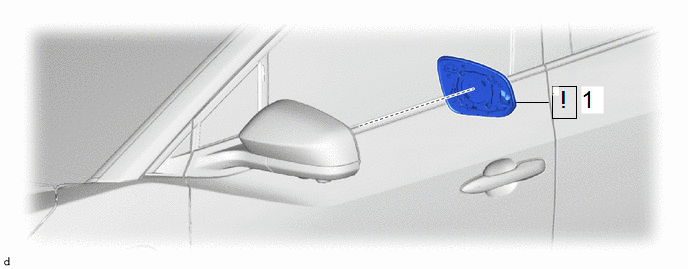

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | RETROVISEUR EXTERIEUR |
87961 |
|
- | - |
PROCÉDURE
1. DEPOSER LE RETROVISEUR EXTERIEUR
CONSEIL:
Les illustrations sont données à titre d'exemple, mais les détails peuvent varier.
(1) Appliquer du ruban adhésif de protection sur la zone indiquée sur le schéma.
(2) Pousser la partie supérieure de la surface de rétroviseur et l'incliner.
REMARQUE:
Ne pas pousser le rétroviseur extérieur avec une force excessive. Cela peut entraîner le détachement de l'actionneur ou le bris de la surface de rétroviseur.
(3) A l'aide d'un extracteur de moulure D, libérer les griffes sur la partie inférieure du rétroviseur extérieur.
(4) Pousser la partie inférieure de la surface de rétroviseur et l'incliner.
REMARQUE:
Ne pas pousser le rétroviseur extérieur avec une force excessive. Cela peut entraîner le détachement de l'actionneur ou le bris de la surface de rétroviseur.
(5) A l'aide d'un extracteur de moulure D, libérer les griffes dans la partie supérieure du rétroviseur extérieur pour déposer le rétroviseur extérieur.
(6) Débrancher chaque connecteur.
