VERIFICATION
PROCÉDURE
1. VERIFIER L'ENSEMBLE D'ECLAIRAGE DE POIGNEE INTERIEURE DE PORTE ARRIERE GAUCHE
(a) Vérifier l'éclairage.

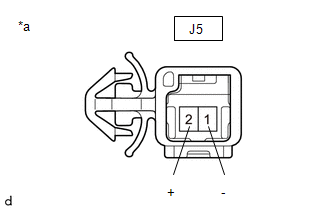

| (1) Appliquer la tension de la batterie auxiliaire à l'ensemble d'éclairage de poignée intérieure de porte arrière gauche et vérifier si la LED s'allume. OK.: Cliquer sur Location & Routing(J5) Cliquer sur Location & Routing(J5) Cliquer sur Connector(J5) Cliquer sur Connector(J5)
|
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'éclairage de poignée intérieure de porte arrière gauche.
2. VERIFIER L'ENSEMBLE D'ECLAIRAGE DE POIGNEE INTERIEURE DE PORTE ARRIERE DROITE
(a) Vérifier l'éclairage.

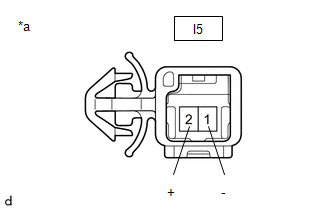

| (1) Appliquer la tension de batterie auxiliaire à l'ensemble d'éclairage de poignée intérieure de porte arrière droite et vérifier si la LED s'allume. OK.: Cliquer sur Location & Routing(I5) Cliquer sur Location & Routing(I5) Cliquer sur Connector(I5) Cliquer sur Connector(I5)
|
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'éclairage de poignée intérieure de porte arrière droite.
