DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

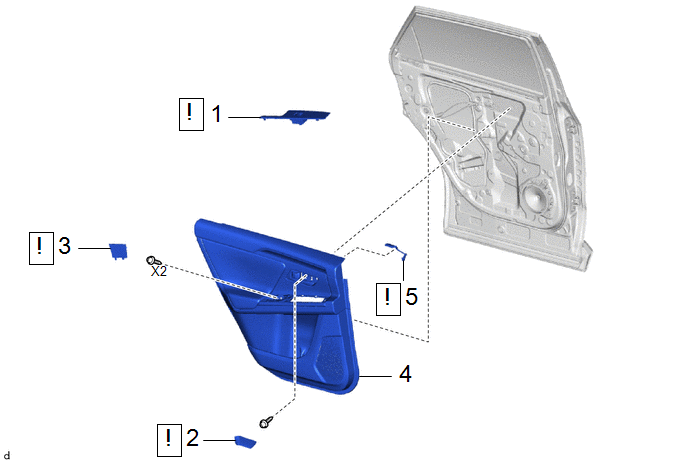

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE ARRIERE |
- |
|
- | - |
|
2 | GARNITURE DE POIGNEE INTERIEURE DE PORTE ARRIERE |
69278C |
|
- | - |
|
3 | CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE |
67841B |
|
- | - |
|
4 | SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE |
67604 | - |
- | - |
|
5 | ENSEMBLE D'ECLAIRAGE DE POIGNEE INTERIEURE DE PORTE ARRIERE |
81080G |
|
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE ARRIERE
|
|
Cliquer ici |
2. DEPOSER LA GARNITURE DE POIGNEE INTERIEURE DE PORTE ARRIERE
|
|
Cliquer ici |
3. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE
|
|
Cliquer ici |
4. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE
Cliquer ici
.gif)

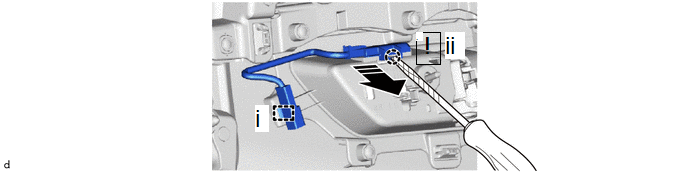

5. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE POIGNEE INTERIEURE DE PORTE ARRIERE
.png) |
Déposer dans ce sens | - |
- |
(1) Désengager l'attache.
(2) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer la griffe pour déposer l'ensemble d'éclairage de poignée intérieure de porte arrière, comme indiqué sur le schéma.
