VERIFICATION
PROCÉDURE
1. VERIFIER LE RETROVISEUR EXTERIEUR GAUCHE

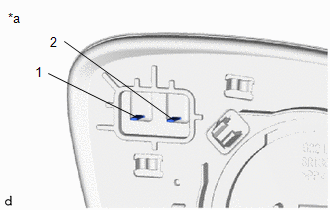

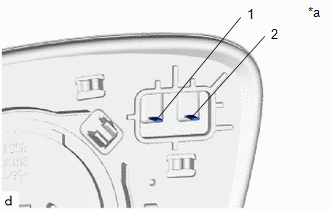

(a) Vérifier le fonctionnement du rétroviseur chauffant.
(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer le rétroviseur extérieur gauche.

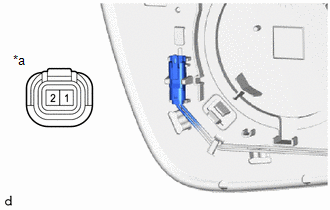

(b) Vérifier le fonctionnement du témoin de rétroviseur extérieur droit (avec système de moniteur d'angle mort).
(1) Brancher 4 nouvelles piles sèches de 1,5 V en série.
(2) Appliquer la tension de piles sèches 6 V aux bornes du connecteur et vérifier l'état du témoin de contrôle d'angle mort. REMARQUE: Ne pas appliquer une tension supérieure à 6 V. OK.:
|
|
(3) Si le résultat n'est pas conforme aux spécifications, remplacer le rétroviseur extérieur gauche.
2. VERIFIER LE RETROVISEUR EXTERIEUR DROIT
(a) Vérifier le fonctionnement du rétroviseur chauffant.
(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer le rétroviseur extérieur droit.

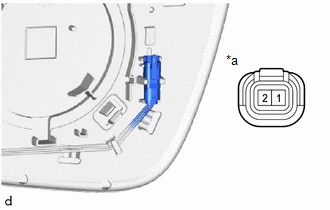

(b) Vérifier le fonctionnement du témoin de rétroviseur extérieur droit (avec système de moniteur d'angle mort).
(1) Brancher 4 nouvelles piles sèches de 1,5 V en série.
(2) Appliquer la tension de piles sèches 6 V aux bornes du connecteur et vérifier l'état du témoin de contrôle d'angle mort. REMARQUE: Ne pas appliquer une tension supérieure à 6 V. OK.:
|
|
(3) Si le résultat n'est pas conforme aux spécifications, remplacer le rétroviseur extérieur droit.
