Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées, lors de la dépose/repose de l'ECU de certification (ensemble d'ECU de clé intelligente), sont indiquées ci-dessous.
|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
|---|---|---|---|
| ECU de certification (ensemble d'ECU de clé intelligente) |
Enregistrement du code |
|
|
MESURE DE PRECAUTION / REMARQUE / CONSEIL

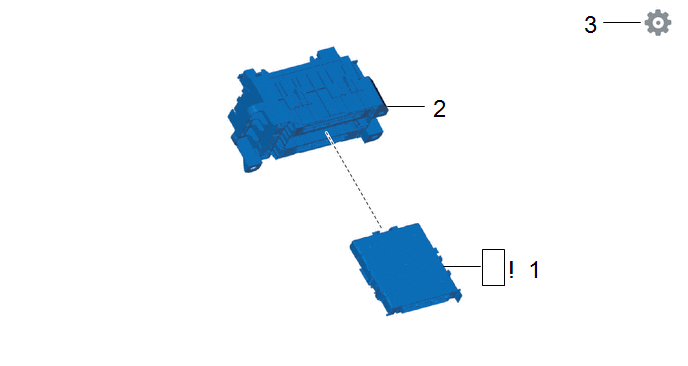

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | BOITIER D'INTEGRATION D'ECU DROIT |
82877 | - |
- | - |
|
2 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
89990A |
|
- | - |
PROCÉDURE
1. DEPOSER LE BOITIER D'INTEGRATION DROIT D'ECU
Cliquer ici
.gif)

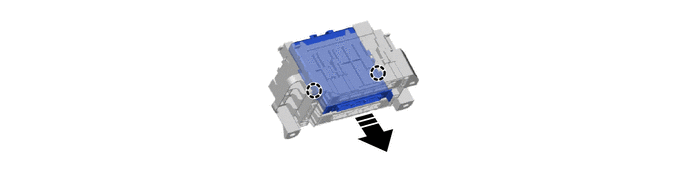

2. DEPOSER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)
|
|
REMARQUE:
|
 |
Déposer dans ce sens |
- | - |
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

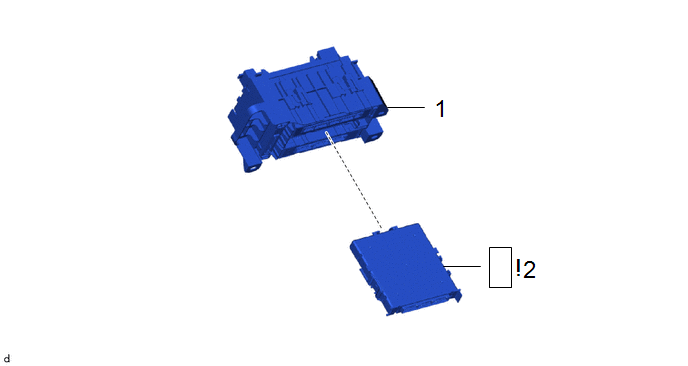

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
89990A |
|
- | - |
|
2 | BOITIER D'INTEGRATION D'ECU DROIT |
82877 | - |
- | - |
|
3 | EFFECTUER L'ENREGISTREMENT DU CODE |
- | - |
- |
|
PROCÉDURE
1. REPOSER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)
|
|
REMARQUE:
|
2. REPOSER LE BOITIER D'INTEGRATION DROIT D'ECU
Cliquer ici .gif)
3. EFFECTUER L'ENREGISTREMENT DU CODE
Cliquer ici
