Toyota bZ4X - Manuel de réparation (2021-2024): Contacteur D'eclairage De Seuil De Compartiment Moteur

Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

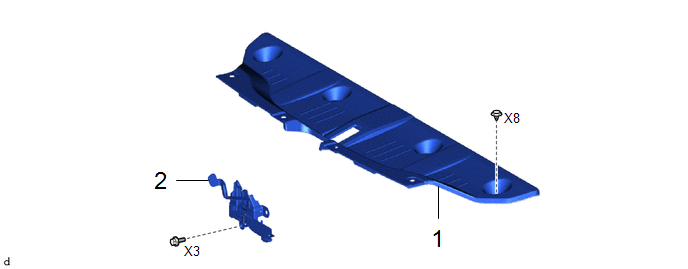

Procédure		N° de référence
1	COUVERCLE D'OUVERTURE DE SUPPORT DE RADIATEUR	53289A	-	-	-
2	(CONTACTEUR D'ECLAIRAGE D'ACCUEIL DE COMPARTIMENT MOTEUR (ENSEMBLE DE VERROUILLAGE DE CAPOT AVEC CONTACTEUR D'ECLAIRAGE D'ACCUEIL))	53510	-	-	-

PROCÉDURE

1. DEPOSER LE CACHE D'OUVERTURE DE SUPPORT DU RADIATEUR

Cliquer ici

2. DEPOSER LE CONTACTEUR D'ECLAIRAGE DE SEUIL DE COMPARTIMENT MOTEUR (ENSEMBLE DE VERROUILLAGE DE CAPOT AVEC CONTACTEUR D'ECLAIRAGE DE SEUIL)

Cliquer ici

Verification

VERIFICATION

PROCÉDURE

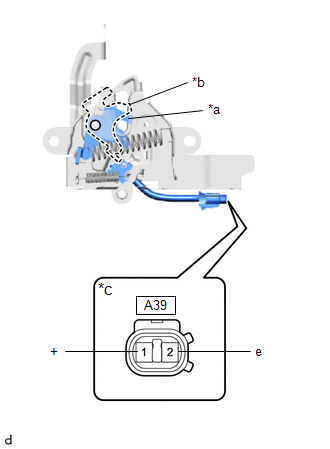

1. VERIFIER L'ENSEMBLE DE SERRURE DE CAPOT AVEC CONTACTEUR D'ECLAIRAGE DE SEUIL

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(A39) Cliquer sur Location & Routing(A39) Cliquer sur Connector(A39) Cliquer sur Connector(A39) Branchement du tester Condition Condition spécifiée A39-1 (+) - A39-2 (E) Ouvrir 10 kΩ ou plus A39-1 (+) - A39-2 (E) Fermé(e) En dessous de 1 Ω

*a Fermé(e) *b Ouvrir *c Pièce constitutive sans faisceau de câbles connecté (Contacteur d'éclairage de seuil de compartiment moteur (ensemble de verrouillage de capot avec contacteur d'éclairage de seuil))

(b) Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur d'éclairage de seuil de compartiment moteur (ensemble de verrouillage de capot avec contacteur d'éclairage de seuil).

Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

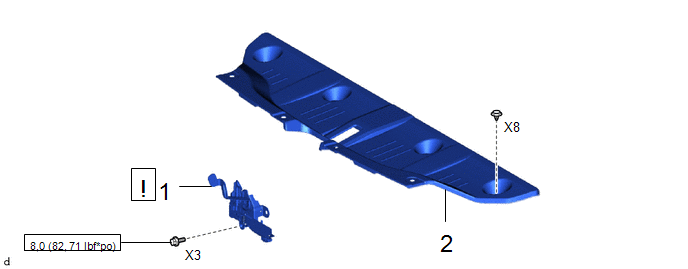

Procédure		N° de référence
1	(CONTACTEUR D'ECLAIRAGE D'ACCUEIL DE COMPARTIMENT MOTEUR (ENSEMBLE DE VERROUILLAGE DE CAPOT AVEC CONTACTEUR D'ECLAIRAGE D'ACCUEIL))	53510		-	-
2	COUVERCLE D'OUVERTURE DE SUPPORT DE RADIATEUR	53289A	-	-	-

N*m (kgf*cm, lbf*pi): couple prescrit

Graisse MP

PROCÉDURE

1. REPOSER LE CONTACTEUR D'ECLAIRAGE DE SEUIL DE COMPARTIMENT MOTEUR (ENSEMBLE DE VERROUILLAGE DE CAPOT AVEC CONTACTEUR D'ECLAIRAGE DE SEUIL)

Cliquer ici

2. REPOSER LE CACHE D'OUVERTURE DE SUPPORT DE RADIATEUR
