POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

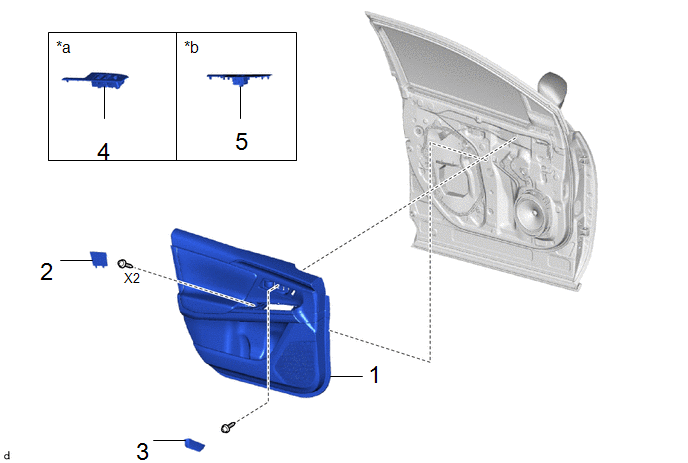

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ECLAIRAGE AMBIANT (SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT) |
67602 | - |
- | - |
|
2 | CACHE D'ORIFICE DE VISITE N° 2 DE PORTE AVANT |
67832A | - |
- | - |
|
3 | GARNITURE DE POIGNEE INTERIEURE DE PORTE AVANT |
69278B | - |
- | - |
|
4 | ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT |
- | - |
- | - |
|
5 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT |
- | - |
- | - |
|
*a | Pour côté conducteur |
*b | Pour côté passager avant |
PROCÉDURE
1. REPOSER L'ECLAIRAGE AMBIANT (SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT)
2. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE AVANT N° 2
3. POSER LA GARNITURE DE POIGNEE INTERIEURE DE PORTE AVANT
4. REPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT (côté conducteur)
5. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT (côté passager avant)
Verification
