VERIFICATION

PROCÉDURE

1. VERIFIER L'ECLAIRAGE AMBIANT GAUCHE (SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT GAUCHE)

(a) Vérifier l'éclairage.

(1) Appliquer la tension de la batterie auxiliaire à l'éclairage ambiant gauche (sous-ensemble de panneau d'habillage de porte avant gauche) et s'assurer que la LED s'allume.

OK.:

Cliquer sur Location & Routing(H4) Cliquer sur Location & Routing(H4) Cliquer sur Connector(H4) Cliquer sur Connector(H4)

Branchement du tester

Condition spécifiée

H4-1 (+) - Borne positive (+) de la batterie auxiliaire

H4-2 (-) - Borne négative (-) de la batterie auxiliaire

La LED s'allume

*a	Pièce constitutive sans faisceau de câbles connecté (Eclairage ambiant gauche (sous-ensemble de panneau d'habillage de porte avant gauche))

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'éclairage ambiant gauche (sous-ensemble de panneau d'habillage de porte avant gauche).

2. VERIFIER L'ECLAIRAGE AMBIANT DROIT (SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT DROITE)

(a) Vérifier l'éclairage.

(1) Appliquer la tension de la batterie auxiliaire à l'éclairage ambiant droit (sous-ensemble de panneau d'habillage de porte avant droite) et s'assurer que la LED s'allume.

OK.:

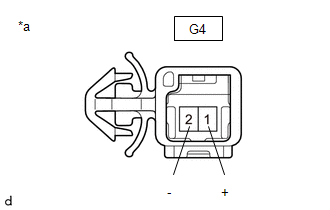

Cliquer sur Location & Routing(G4) Cliquer sur Location & Routing(G4) Cliquer sur Connector(G4) Cliquer sur Connector(G4)

Branchement du tester

Condition spécifiée

G4-1 (+) - Borne positive (+) de la batterie auxiliaire

G4-2 (-) - Borne négative (-) de la batterie auxiliaire

La LED s'allume

*a	Pièce constitutive sans faisceau de câbles connecté (Eclairage ambiant droit (sous-ensemble de panneau d'habillage de porte avant droite))

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'éclairage ambiant droit (sous-ensemble de panneau d'habillage de porte avant droite).
