VERIFICATION SUR VEHICULE
PROCÉDURE
1. VERIFIER L'ENSEMBLE DE CHAUFFAGE RAPIDE ET D'ACCESSOIRES N° 1
REMARQUE:
Ne pas toucher l'ensemble de chauffage rapide et d'accessoires n° 1 pendant la vérification.
(a) Procédure préalable
(1) Mettre le contacteur d'allumage en position ON (READY).
(2) Mettre l'ensemble de chauffage rapide et d'accessoires n° 1 en position ON.
REMARQUE:
Pendant la vérification, le chauffage rapide n° 1 et l'ensemble d'accessoires fonctionnent en position LO.
(3) Attendre plus de 2 minutes.
(b) Procédure

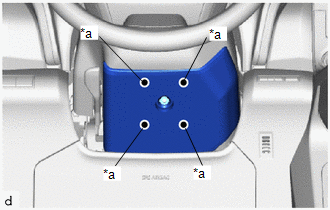

| (1) Mesurer la température de l'ensemble de chauffage rapide et d'accessoires n° 1, comme indiqué sur le schéma. OK.: 50 °C (122 °F) à tous les points de mesure. |
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de chauffage rapide et d'accessoires n° 1.
2. VERIFIER L'ENSEMBLE DE CHAUFFAGE RAPIDE ET D'ACCESSOIRES N° 2
REMARQUE:
Ne pas toucher l'ensemble de chauffage rapide et d'accessoires n° 2 pendant la vérification.
(a) Procédure préalable
(1) Mettre le contacteur d'allumage en position ON (READY).
(2) Mettre l'ensemble de chauffage rapide et d'accessoires n° 2 en position ON.
REMARQUE:
Pendant la vérification, le chauffage rapide n° 1 et l'ensemble d'accessoires fonctionnent en position LO.
(3) Attendre plus de 2 minutes.
(b) Procédure

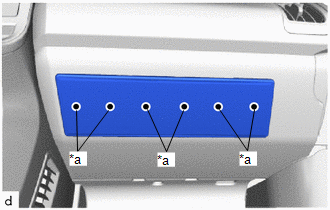

| (1) Mesurer la température de l'ensemble de chauffage rapide et d'accessoires n° 2, comme indiqué sur le schéma. OK.: 50 °C (122 °F) à tous les points de mesure. |
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de chauffage rapide et d'accessoires n° 2.
