DEPOSE

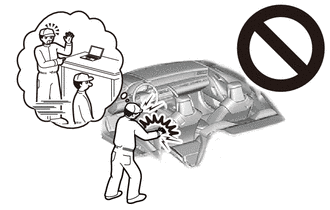

MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant de commencer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.
Cliquer ici
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de caméra avant |
Rouler en ligne droite à 35 km/h (22 mi/h) minimum pendant 5 secondes minimum. |
|
|
Système de feux de route adaptatifs |
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre. |
|
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

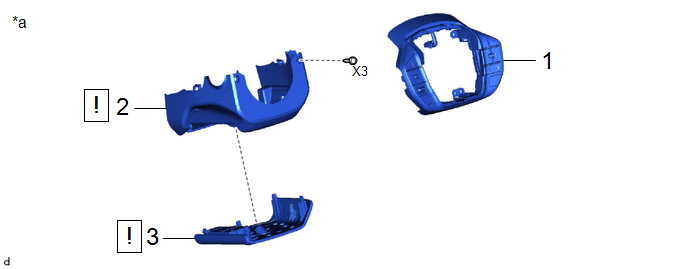

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE CONTACTEUR AU VOLANT |
84250A | - |
- | - |
|
2 | CACHE INFERIEUR DE COLONNE DE DIRECTION |
45287 |
|
- | - |
|
3 | ENSEMBLE DE CHAUFFAGE RAPIDE ET D'ACCESSOIRES N° 1 |
87700B |
|
- | - |
|
*a | Pour côté conducteur |
- | - |
|

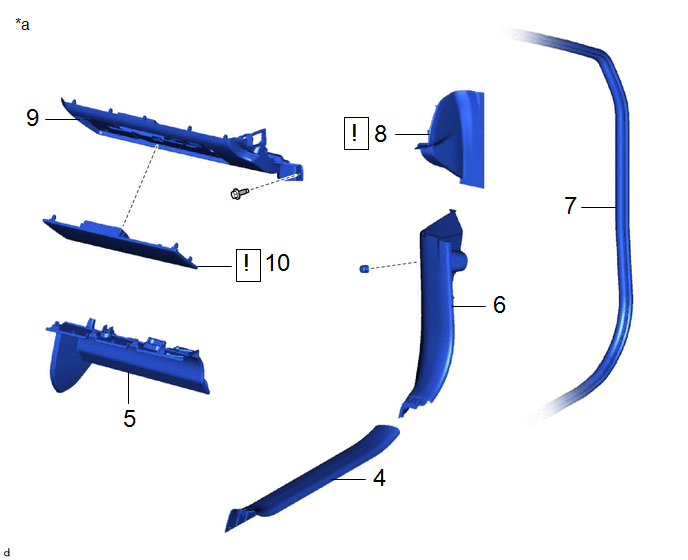

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
4 | PLAQUE DE SEUIL DE PORTE AVANT DROITE |
67913 | - |
- | - |
|
5 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2 |
55607 | - |
- | - |
|
6 | PANNEAU D'HABILLAGE LATERAL D'AUVENT DROIT |
62111C | - |
- | - |
|
7 | BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT DROITE |
62311B | - |
- | - |
|
8 | PANNEAU LATERAL DE TABLEAU DE BORD N° 1 |
55317E |
|
- | - |
|
9 | SOUS-ENSEMBLE DE TABLEAU DE BORD INFERIEUR |
55303B | - |
- | - |
|
10 | ENSEMBLE DE CHAUFFAGE RAPIDE ET D'ACCESSOIRES N° 2 |
87700C |
|
- | - |
|
*a | Pour côté passager avant |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE CONTACTEUR AU VOLANT (pour côté conducteur)
Cliquer ici
2. DEPOSER LE CACHE INFERIEUR DE COLONNE DE DIRECTION (pour côté conducteur)
|
Cliquer ici |

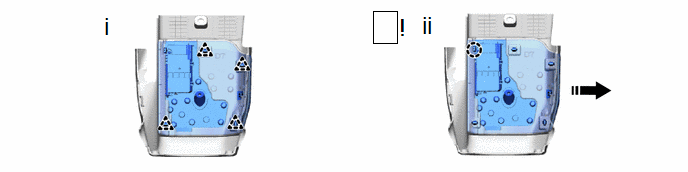

3. DEPOSER L'ENSEMBLE DE CHAUFFAGE RAPIDE ET D'ACCESSOIRES N° 1 (pour côté conducteur)
|
REMARQUE:
|
|
Déposer dans ce sens |
- | - |
(1) Libérer les agrafes.
(2) Libérer la griffe pour déposer l'ensemble d'accessoires et de chauffage rapide n° 1, comme indiqué sur le schéma.
REMARQUE:
4. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT DROITE (pour côté passager avant)
(a) Procéder de la même manière que pour le côté gauche.
Cliquer ici
5. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2 (pour côté passager avant)
Cliquer ici
6. DEPOSER LE PANNEAU D'HABILLAGE LATERAL D'AUVENT DROIT (pour côté passager avant)
Cliquer ici
7. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT DROITE (pour côté passager avant)
(a) Procéder de la même manière que pour le côté gauche.
Cliquer ici
8. DEPOSER LE PANNEAU LATERAL DE TABLEAU DE BORD N° 1 (pour côté passager avant)
|
|
9. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU INFERIEUR DE TABLEAU DE BORD (pour côté passager avant)
Cliquer ici

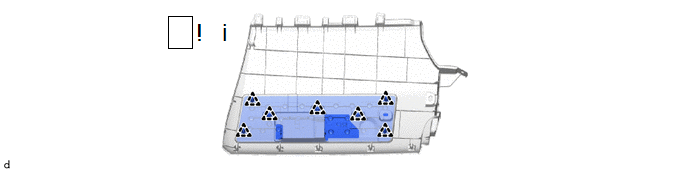

10. DEPOSER L'ENSEMBLE DE CHAUFFAGE RAPIDE ET D'ACCESSOIRES N° 2 (pour côté passager avant)
(1) Libérer les agrafes pour déposer l'ensemble de chauffage rapide et d'accessoires n° 2.
REMARQUE:
