EMPLACEMENT DES PIECES
SCHEMA
|
*1 | ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
*2 | ENSEMBLE DE COMMANDE DE CLIMATISATION - CONTACTEUR DE COMMANDE CLIMATISATION |
|
*3 | DLC3 |
*4 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE - FUSIBLE S/HTR F/L - FUSIBLE S/HTR F/R |
SCHEMA
|

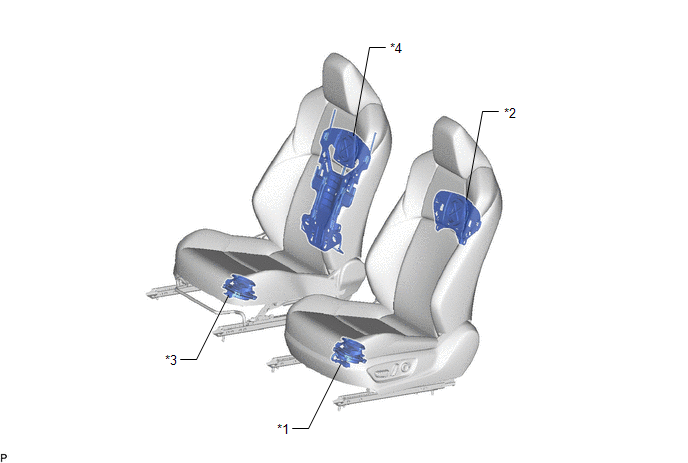

*1 | ENSEMBLE DE SOUFFLANTE DE CLIMATISATION D'ASSISE DE SIEGE GAUCHE |
*2 | SOUFFLANTE DE COMMANDE DE CLIMATISATION DE DOSSIER DE SIEGE GAUCHE |
|
*3 | ENSEMBLE DE SOUFFLANTE DE CLIMATISATION D'ASSISE DE SIEGE DROIT |
*4 | SOUFFLANTE DE COMMANDE DE CLIMATISATION DE DOSSIER DE SIEGE DROIT (ENSEMBLE DE DISPOSITIF DE REGLAGE DE SOUTIEN LOMBAIRE DROIT) |
Schema Du SystemePose
POSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante concerne le côté gauche.
MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (REPOSE)
Procédure N° de rà ...
Module de capteur d'accélération multi-axe "A"
DESCRIPTION
Un ensemble d'ECU d'airbag comporte un capteur d'embardée et d'accélération intégré.
L'ECU de contrôle de dérapage n° 2 (ensemble d'actionneur de frein) reçoit des signaux émis par le capteur d'embardée et d'acc&e ...
Verification
VERIFICATION PROCÉDURE 1. VERIFIER L'ENSEMBLE DE THERMISTANCE DE CLIMATISATION N° 1
(a) Vérifier la résistance.
(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard: Cliquer sur Location & Routing(D3) Clique ...
