DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

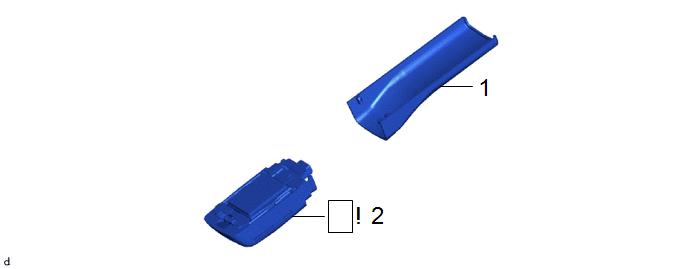

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | CACHE DE CAPTEUR DE PLUIE |
89943 | - |
- | - |
|
2 | CAPTEUR DE PLUIE |
89941 |
|
- | - |
PROCÉDURE

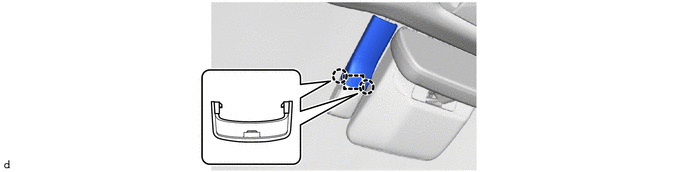

1. DEPOSER LE CACHE DE CAPTEUR DE PLUIE
2. DEPOSER LE CAPTEUR DE PLUIE
|
*a | Butée |
- | - |
 |
Relâcher |
.png) |
Déposer dans ce sens |

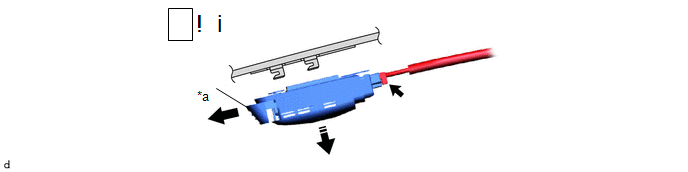

(1) Déposer le capteur de pluie en suivant la procédure ci-dessous.
1. Relâcher la butée en la tirant vers l'extérieur comme indiqué sur le schéma.
2. Détacher le capteur de pluie de la vitre de pare-brise, comme indiqué sur le schéma.
3. Débrancher le connecteur pour déposer le capteur de pluie.
