POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

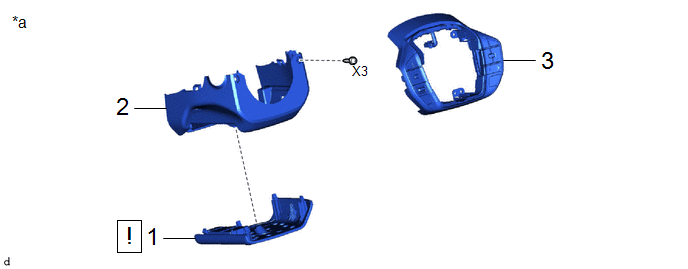

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE CHAUFFAGE RAPIDE ET D'ACCESSOIRES N° 1 |
87700B |
|
- | - |
|
2 | CACHE INFERIEUR DE COLONNE DE DIRECTION |
45287 | - |
- | - |
|
3 | *ENSEMBLE DE CONTACTEUR AU VOLANT |
84250A | - |
- | - |
|
*a | Pour côté conducteur |
- | - |
|

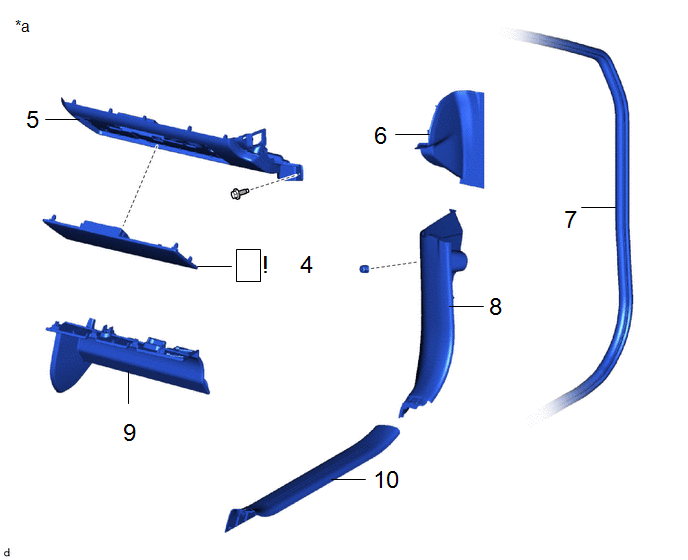

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
4 | ENSEMBLE DE CHAUFFAGE RAPIDE ET D'ACCESSOIRES N° 2 |
87700C |
|
- | - |
|
5 | SOUS-ENSEMBLE DE TABLEAU DE BORD INFERIEUR |
55303B | - |
- | - |
|
6 | PANNEAU LATERAL DE TABLEAU DE BORD N° 1 |
55317E | - |
- | - |
|
7 | BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT DROITE |
62311B | - |
- | - |
|
8 | PANNEAU D'HABILLAGE LATERAL D'AUVENT DROIT |
62111C | - |
- | - |
|
9 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2 |
55607 | - |
- | - |
|
10 | PLAQUE DE SEUIL DE PORTE AVANT DROITE |
67913 | - |
- | - |
|
*a | Pour côté passager avant |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE CHAUFFAGE RAPIDE ET D'ACCESSOIRES N° 1 (pour côté conducteur)
|
|
REMARQUE: L'ensemble de chauffage rapide et d'accessoires n° 1 ne heurte pas durement la surface. |
2. REPOSER LE CACHE INFERIEUR DE COLONNE DE DIRECTION (pour côté conducteur)
3. REPOSER L'ENSEMBLE DE CONTACTEUR AU VOLANT (pour côté conducteur)
Cliquer ici .gif)
4. REPOSER L'ENSEMBLE DE CHAUFFAGE RAPIDE ET D'ACCESSOIRES N° 2 (pour côté passager avant)
|
|
REMARQUE: L'ensemble de chauffage rapide et d'accessoires n° 2 ne heurte pas durement la surface. |
5. REPOSER LE SOUS-ENSEMBLE DE PANNEAU INFERIEUR DE TABLEAU DE BORD (pour côté passager avant)
6. REPOSER LE PANNEAU LATERAL DE TABLEAU DE BORD N° 1 (pour côté passager avant)
7. BRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT DROITE (pour côté passager avant)
8. REPOSER LE PANNEAU D'HABILLAGE LATERAL D'AUVENT DROIT (pour côté passager avant)
9. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2 (pour côté passager avant)
10. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT DROITE (pour côté passager avant)
