Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|

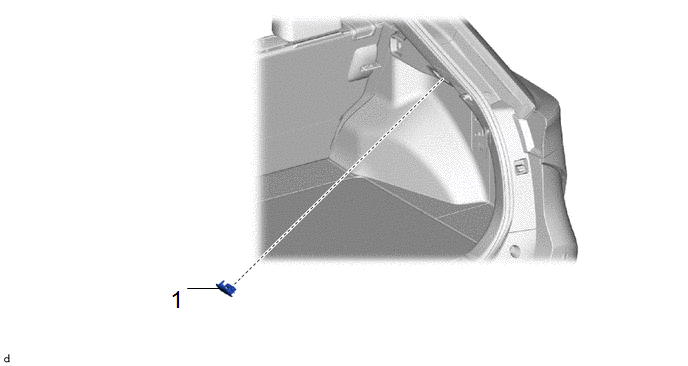

1 | ENSEMBLE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES N° 1 |
81330 |
|
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES N° 1

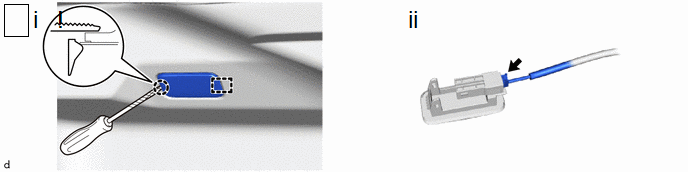

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer la griffe et le guide pour déposer l'ensemble d'éclairage de compartiment à bagages n° 1.
(2) Débrancher le connecteur.
Verification
VERIFICATION
PROCÉDURE
1. VERIFIER L'ENSEMBLE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES N° 1
(a) Vérifier l'éclairage.

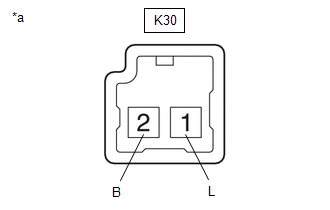

| (1) Appliquer la tension de batterie auxiliaire à l'ensemble d'éclairage de compartiment à bagages n° 1 et vérifier si l'éclairage s'allume. OK.: Cliquer sur Location & Routing(K30) Cliquer sur Location & Routing(K30) Cliquer sur Connector(K30) Cliquer sur Connector(K30)
|
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'éclairage de compartiment à bagages n° 1.
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES N° 1 |
81330 | - |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES N° 1
Pose
