Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|

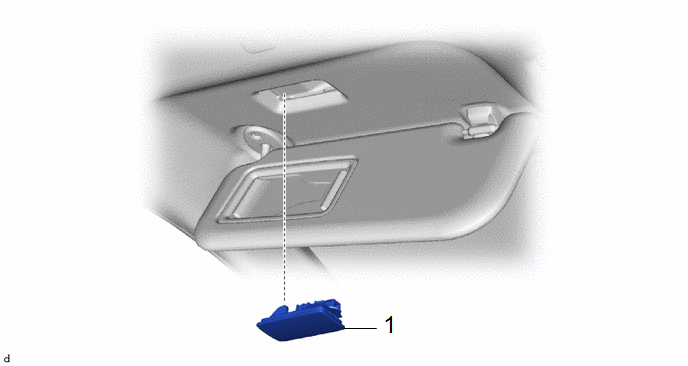

1 | ENSEMBLE D'ECLAIRAGE DE COURTOISIE |
81340 |
|
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE COURTOISIE

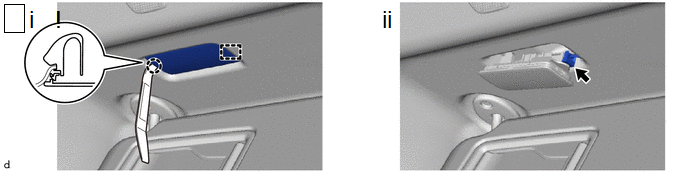

(1) A l'aide d'un extracteur de moulure A, libérer la griffe et le guide pour déposer l'ensemble d'éclairage de courtoisie.
(2) Débrancher le connecteur.
Verification
VERIFICATION
PROCÉDURE
1. VERIFIER L'ENSEMBLE D'ECLAIRAGE DE COURTOISIE (pour côté gauche)
(a) Vérifier l'éclairage.
| (1) Appliquer la tension de la batterie auxiliaire à l'ensemble d'éclairage de courtoisie et vérifier si l'éclairage s'allume. OK.: Cliquer sur Location & Routing(N4) Cliquer sur Location & Routing(N4) Cliquer sur Connector (N4) Cliquer sur Connector (N4)
|
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'éclairage de courtoisie.
2. VERIFIER L'ENSEMBLE D'ECLAIRAGE DE COURTOISIE (pour côté droit)
(a) Vérifier l'éclairage.

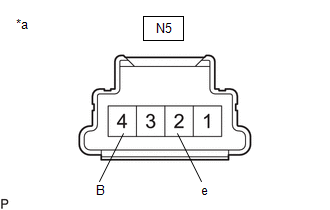

| (1) Appliquer la tension de la batterie auxiliaire à l'ensemble d'éclairage de courtoisie et vérifier si l'éclairage s'allume. OK.: Cliquer sur Location & Routing(N5) Cliquer sur Location & Routing(N5) Cliquer sur Connector(N5) Cliquer sur Connector(N5)
|
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'éclairage de courtoisie.
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|

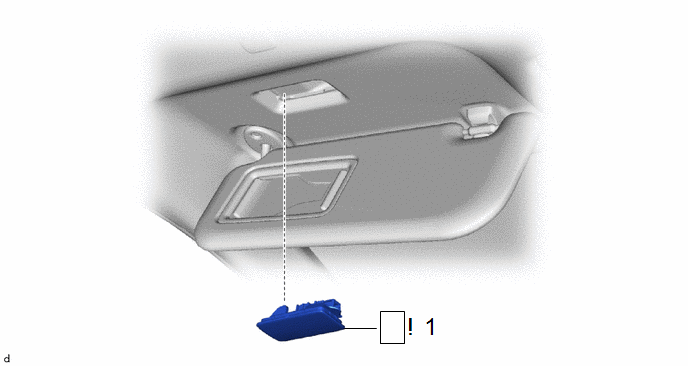

1 | ENSEMBLE D'ECLAIRAGE DE COURTOISIE |
81340 | - |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE D'ECLAIRAGE DE COURTOISIE
Eclairage De Compartiment A Bagages
