Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose du boîtier de code ID (ECU de code de dispositif antidémarrage), sont indiquées ci-dessous.
|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
|---|---|---|---|
| Boîtier de code ID (ECU de code de dispositif antidémarrage) |
Enregistrement du code |
|
|
MESURE DE PRECAUTION / REMARQUE / CONSEIL

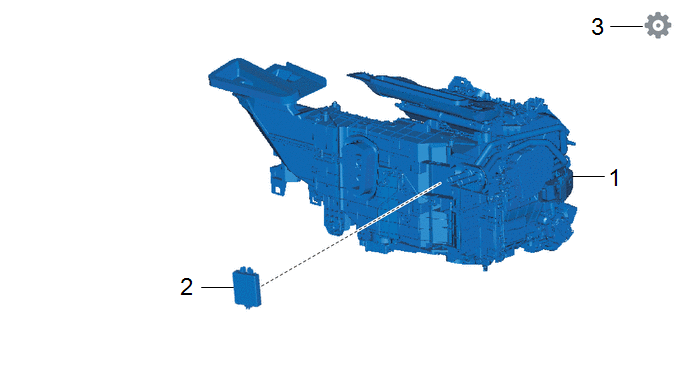

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
 |
 |
 | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE BLOC DE CLIMATISATION |
- | - |
- | - |
|
2 | BOITIER DE CODE ID (ECU DE CODE DE DISPOSITIF ANTIDEMARRAGE) |
89784 | - |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE BLOC DE CLIMATISATION
Cliquer ici

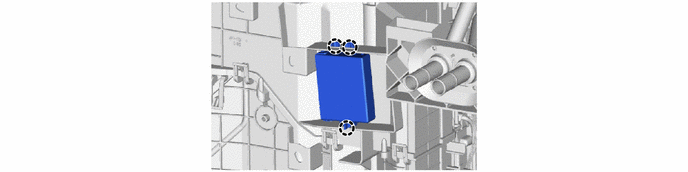

2. DEPOSER LE BOITIER DE CODE ID (ECU DE CODE DU DISPOSITIF ANTIDEMARRAGE)
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

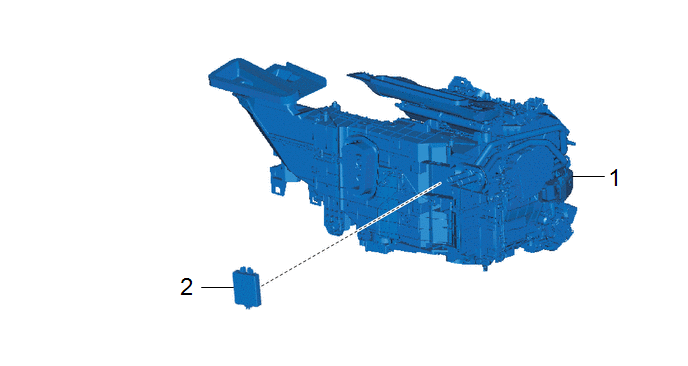

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | BOITIER DE CODE ID (ECU DE CODE DE DISPOSITIF ANTIDEMARRAGE) |
89784 | - |
- | - |
|
2 | ENSEMBLE DE BLOC DE CLIMATISATION |
- | - |
- | - |
|
3 | EFFECTUER L'ENREGISTREMENT DU CODE |
- | - |
- |
|
PROCÉDURE
1. REPOSER LE BOITIER DE CODE ID (ECU DE CODE DU DISPOSITIF ANTIDEMARRAGE)
2. REPOSER L'ENSEMBLE DE BLOC DE CLIMATISATION
Cliquer ici
.gif)
3. EFFECTUER L'ENREGISTREMENT DU CODE
Cliquer ici
