DESCRIPTION
L'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) détecte le signal d'activation/désactivation du contacteur des feux de route automatiques (contacteur des clignotants).

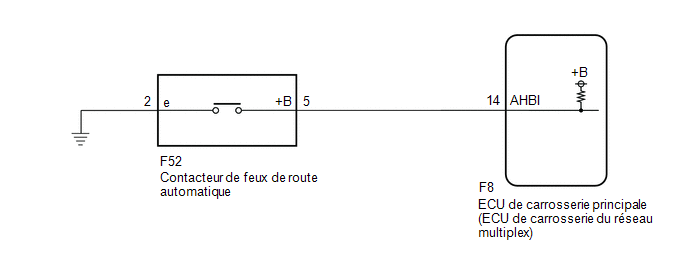

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Avant de remplacer l'ECU du corps principal (ECU du corps du réseau multiplex), reportez-vous à la rubrique Enregistrement.
PROCÉDURE
| 1. |
RELEVER LA VALEUR A L'AIDE DU GTS |
(a) Relever la Data List en suivant les indications du GTS.
Body Electrical > Main Body > Data List|
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
|---|---|---|---|---|
|
Auto High Beam Main Switch |
Signal du contacteur de feux de route adaptatifs |
OFF ou ON | OFF: Contacteur des feux de route adaptatifs non enfoncé ON: Contacteur des feux de route adaptatifs enfoncé |
- |
|
Affichage du tester |
|---|
|
Auto High Beam Main Switch |
OK.:
Les conditions normales énumérées ci-dessus s'affichent.
| OK. | .gif) | PASSER A LA ZONE SUSPECTEE SUIVANTE INDIQUEE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
|
| 2. |
VERIFIER LE CONTACTEUR DE FEUX DE ROUTE AUTOMATIQUE |
Cliquer ici .gif)
| NON OK | | REMPLACER LE CONTACTEUR DE FEUX DE ROUTE AUTOMATIQUES |
|
| 3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CONTACTEUR DE FEUX DE ROUTE AUTOMATIQUES - ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) ET MASSE DE CARROSSERIE) |
(a) Débrancher le connecteur F8 de l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex).
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(F52) Cliquer sur Location & Routing(F52) Cliquer sur Connector(F52) Cliquer sur Connector(F52)|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
F52-5 (+B) -I85-26 (AHBI) |
Toujours | En dessous de 1 Ω |
|
F52-5 (+B) - Masse de carrosserie |
Toujours | 10 kΩ ou plus |
|
F52-2 (E) - Masse de carrosserie |
Toujours | En dessous de 1 Ω |
| OK. | | REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
| NON OK | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
