DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de la serrure de porte arrière sont indiquées ci-dessous.

CONSEIL:

Lorsque le câble est débranché/rebranché de la borne de batterie, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.

• L'apprentissage se termine lorsque le véhicule roule

  Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée	Procédures à exécuter	Lien
  Système de caméra avant	Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes.

• L'enregistrement se termine dès que le véhicule fonctionne normalement

  Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée	Procédures à exécuter	Lien
  Système de verrouillage centralisé des portes Dispositif d'ouverture de porte de coffre	Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique.
  Système de porte de coffre électrique	Réinitialiser la position de fermeture de porte de coffre
  Système de climatisation	Une fois que l'interrupteur d'allumage est mis en position ON, la position standard du servomoteur et du détendeur est reconnue.	-

CONSEIL:

• Utiliser la même procédure pour le côté gauche et pour le côté droit.
• La procédure suivante concerne le côté gauche.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

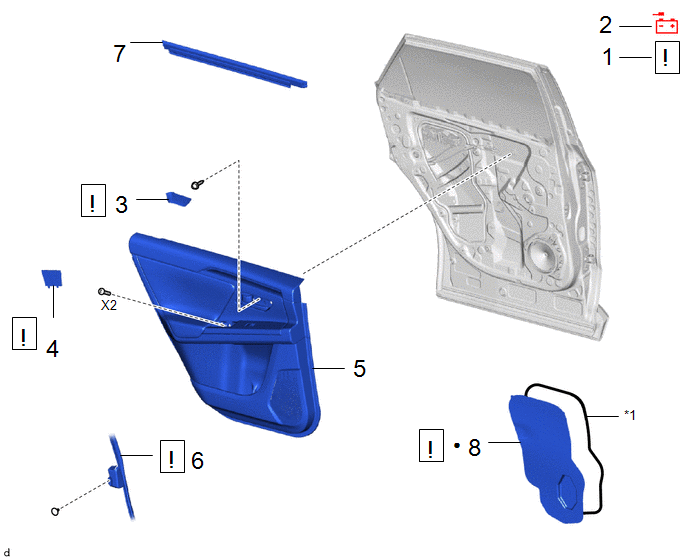

Procédure		N° de référence
1	MESURES DE PRECAUTION	-		-	-
2	CABLE DE LA BORNE NEGATIVE DE BATTERIE AUXILIAIRE	-	-	-	-
3	GARNITURE DE POIGNEE INTERIEURE DE PORTE ARRIERE	69278C		-	-
4	CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE	67841B		-	-
5	SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE	67604	-	-	-
6	BOURRELET DE PORTE ARRIERE	67872		-	-
7	BOURRELET INTERIEUR DE VITRE DE PORTE ARRIERE	68174A	-	-	-
8	CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE	67842E		-	-

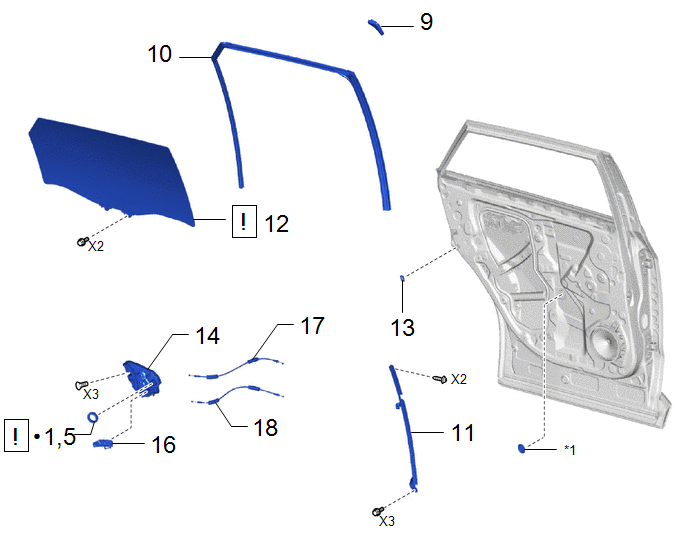

Procédure		N° de référence
9	GARNISSAGE D'ENCADREMENT DE PORTE ARRIERE	67674A	-	-	-
10	COULISSEAU DE VITRE DE PORTE ARRIERE	68152C	-	-	-
11	SOUS-ENSEMBLE DE BARRE DE SEPARATION DE VITRE DE PORTE ARRIERE	67408E	-	-	-
12	SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE	68104		-	-
13	CACHE DE PROTECTION DE VERROUILLAGE DE SECURITE ENFANTS DE PORTE ARRIERE	67836D	-	-	-
14	ENSEMBLE DE SERRURE DE PORTE ARRIERE AVEC MOTEUR	69060A	-	-	-
1,5	JOINT DE FAISCEAU DE CABLAGE DE SERRURE DE PORTE	69318D		-	-
16	SOUS-ENSEMBLE DE CACHE DE SERRURE DE PORTE ARRIERE	69038A	-	-	-
17	ENSEMBLE DE CABLE DE COMMANDE A DISTANCE DE VERROUILLAGE DE PORTE ARRIERE	69740D	-	-	-
18	ENSEMBLE DE CABLE DE VERROUILLAGE INTERIEUR DE PORTE ARRIERE	69780B	-	-	-

PROCÉDURE

1. MESURES DE PRECAUTION

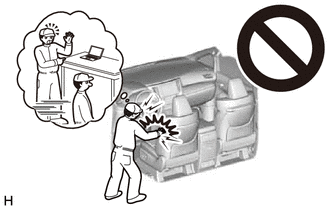

ATTENTION: Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant de commencer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS. REMARQUE: Après avoir mis le contacteur d'allumage en position OFF, il se peut qu'il y ait un délai d'attente avant de débrancher la borne négative (-) de batterie.

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

Cliquer ici

3. DEPOSER LA GARNITURE DE POIGNEE INTERIEURE DE PORTE ARRIERE

Cliquer ici

4. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE

Cliquer ici

5. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE

Cliquer ici

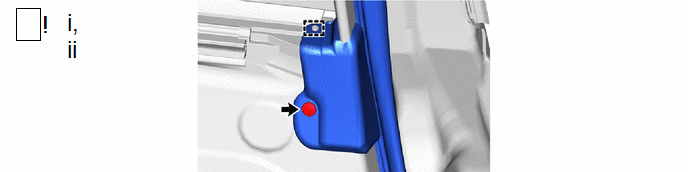

6. DETACHER LE BOURRELET DE PORTE ARRIERE

(1) Déposer la pince.

(2) Libérer le guide pour débrancher la zone de bourrelet de porte arrière, comme indiqué sur le schéma.

7. DEPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE ARRIERE

Cliquer ici

8. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE

Cliquer ici

9. DEPOSER LE GARNISSAGE D'ENCADREMENT DE PORTE ARRIERE

Cliquer ici

10. DEPOSER LE COULISSEAU DE VITRE DE PORTE ARRIERE

Cliquer ici

11. DEPOSER LE SOUS-ENSEMBLE DE BARRE DE SEPARATION DE VITRE DE PORTE ARRIERE

Cliquer ici

12. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE

Cliquer ici

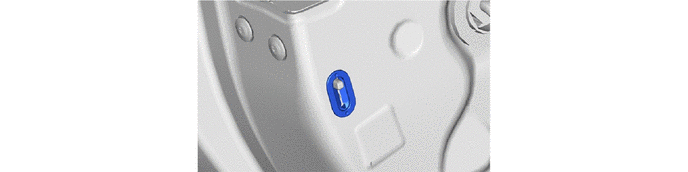

13. DEPOSER LE CACHE DE PROTECTION DE VERROUILLAGE DE SECURITE ENFANTS DE PORTE ARRIERE

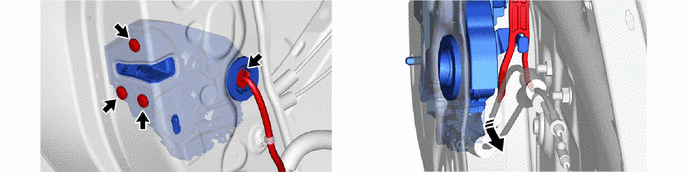

14. DEPOSER L'ENSEMBLE DE SERRURE DE PORTE ARRIERE AVEC MOTEUR

Déposer dans ce sens

-

-

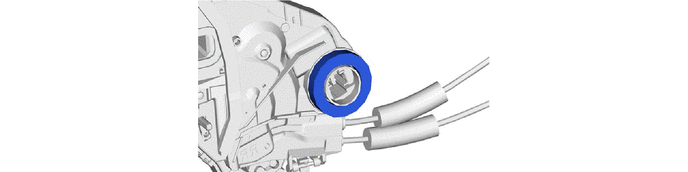

15. DEPOSER LE JOINT DE FAISCEAU DE CABLAGE DE SERRURE DE PORTE

REMARQUE: En cas de réutilisation d'un ensemble de serrure de porte avec moteur arrière été déposé, remplacer le joint du faisceau de câbles de serrure de porte par un élément neuf.

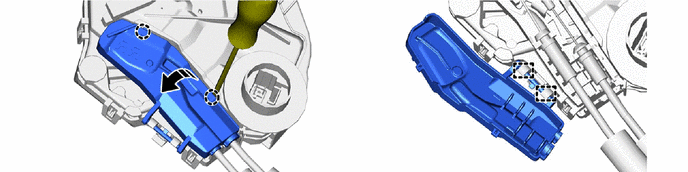

16. DEPOSER LE SOUS-ENSEMBLE DE CACHE DE SERRURE DE PORTE ARRIERE

Ouvrir dans ce sens

-

-

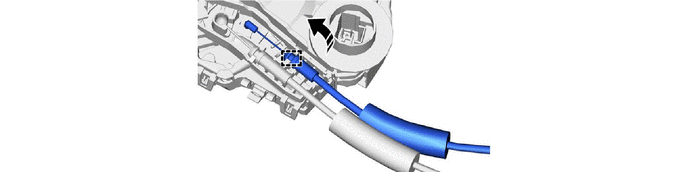

17. DEPOSER L'ENSEMBLE DE CABLE DE COMMANDE A DISTANCE DE VERROUILLAGE DE PORTE ARRIERE

Déposer dans ce sens

-

-

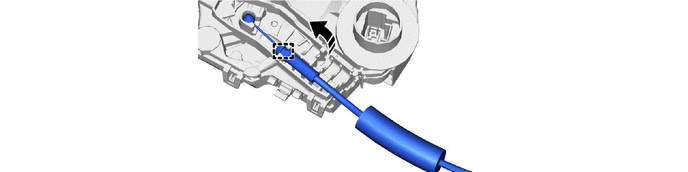

18. DEPOSER L'ENSEMBLE DE CABLE DE VERROUILLAGE INTERIEUR DE PORTE ARRIERE

Déposer dans ce sens

-

-
