VERIFICATION
PROCÉDURE

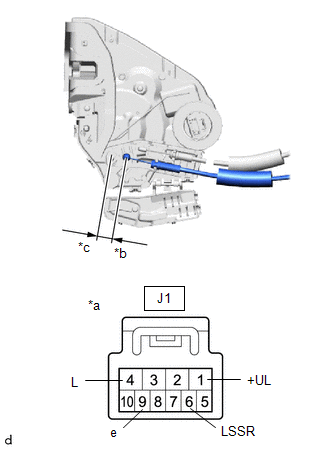

1. VERIFIER L'ENSEMBLE DE SERRURE DE PORTE ARRIERE GAUCHE AVEC MOTEUR
| (a) Vérifier le fonctionnement du moteur de serrure de porte. (1) Appliquer la tension de la batterie auxiliaire et vérifier le fonctionnement du moteur de serrure de porte. OK.:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte arrière gauche avec moteur. |
|
(b) Vérifier le fonctionnement du contacteur de détection de déverrouillage.
(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(J1) Cliquer sur Location & Routing(J1) Cliquer sur Connector(J1) Cliquer sur Connector(J1)|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
J1-6 (LSSR) - J1-9 (E) |
Verrouillé(e) | 10 kΩ ou plus |
|
J1-6 (LSSR) - J1-9 (E) |
Déverrouillé(e) | En dessous de 1 Ω |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte arrière gauche avec moteur.

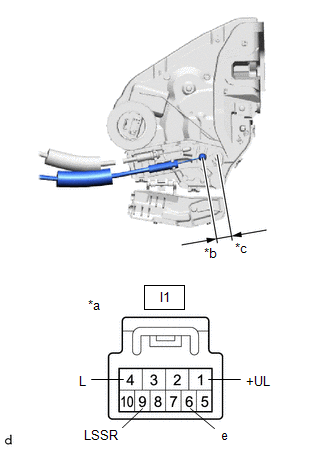

2. VERIFIER L'ENSEMBLE DE SERRURE DE PORTE ARRIERE DROITE AVEC MOTEUR
| (a) Vérifier le fonctionnement du moteur de serrure de porte. (1) Appliquer la tension de la batterie auxiliaire et vérifier le fonctionnement du moteur de serrure de porte. OK.:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte arrière droite avec moteur. |
|
(b) Vérifier le fonctionnement du contacteur de détection de déverrouillage.
(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(I1) Cliquer sur Location & Routing(I1) Cliquer sur Connector(I1) Cliquer sur Connector(I1)|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
I1-6 (E) - I1-9 (LSSR) |
Verrouillé(e) | 10 kΩ ou plus |
|
I1-6 (E) - I1-9 (LSSR) |
Déverrouillé(e) | En dessous de 1 Ω |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte arrière droite avec moteur.
Depose
PoseEmplacement Des Pieces
EMPLACEMENT DES PIECES SCHEMA
*1 ENSEMBLE D'ACTIONNEUR DE COMMANDE DE CHANGEMENT DE VITESSE
- ECU D'ACTIONNEUR DE CHANGEMENT DE VITESSE - CAPTEUR D'ANGLE DE ROTATION
- ACTIONNEUR (MOTEUR)
*2 ENSEMBLE D'ACTIONNEUR DE FREINS
- ECU DE CONTROLE DE DERAPAGE N°2
...
Pose
POSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante concerne le côté gauche.
MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (REPOSE)
Procédure N° de rà ...
Remontage
REMONTAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION: Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (REMONTAGE)
Procédure N° de référence
...
