POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

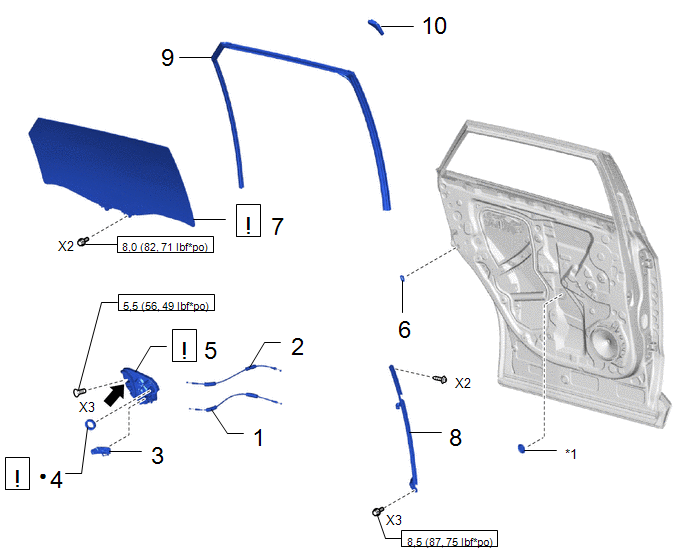

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE CABLE DE VERROUILLAGE INTERIEUR DE PORTE ARRIERE |
69780B | - |
- | - |
|
2 | ENSEMBLE DE CABLE DE COMMANDE A DISTANCE DE VERROUILLAGE DE PORTE ARRIERE |
69740D | - |
- | - |
|
3 | SOUS-ENSEMBLE DE CACHE DE SERRURE DE PORTE ARRIERE |
69038A | - |
- | - |
|
4 | JOINT DE FAISCEAU DE CABLAGE DE SERRURE DE PORTE |
69318D |
|
- | - |
|
5 | ENSEMBLE DE SERRURE DE PORTE ARRIERE AVEC MOTEUR |
69060A |
|
- | - |
|
6 | CACHE DE PROTECTION DE VERROUILLAGE DE SECURITE ENFANTS DE PORTE ARRIERE |
67836D | - |
- | - |
|
7 | SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE |
68104 |
|
- | - |
|
8 | SOUS-ENSEMBLE DE BARRE DE SEPARATION DE VITRE DE PORTE ARRIERE |
67408E | - |
- | - |
|
9 | COULISSEAU DE VITRE DE PORTE ARRIERE |
68152C | - |
- | - |
|
10 | GARNISSAGE D'ENCADREMENT DE PORTE ARRIERE |
67674A | - |
- | - |
|
*1 | BOUCHON D'ORIFICE |
- | - |
.png) |
N*m (kgf*cm, lbf*pi): couple prescrit |
● | Pièce non réutilisable |
.png) |
Graisse MP | - |
- |
|

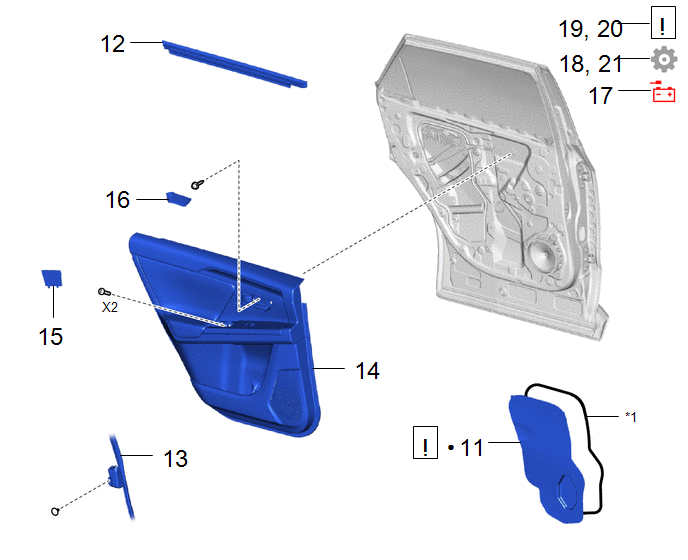

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
11 | CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE |
67842E |
|
- | - |
|
12 | BOURRELET INTERIEUR DE VITRE DE PORTE ARRIERE |
68174A | - |
- | - |
|
13 | BOURRELET DE PORTE ARRIERE |
67872 | - |
- | - |
|
14 | SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE |
67604 | - |
- | - |
|
1,5 | CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE |
67841B | - |
- | - |
|
16 | GARNITURE DE POIGNEE INTERIEURE DE PORTE ARRIERE |
69278C | - |
- | - |
|
17 | CABLE VERS LA BORNE NEGATIVE DE BATTERIE AUXILIAIRE |
- | - |
- | - |
|
18 | INITIALISER LE SYSTEME DE COMMANDE DE LEVE-VITRE ELECTRIQUE |
- | - |
- |
|
|
19 | VERIFIER LE SYSTEME DE COMMANDE DE LEVE-VITRE ELECTRIQUE |
- |
|
- | - |
|
20 | VERIFIER LE SYSTEME DE VERROUILLAGE CENTRALISE DES PORTES |
- |
|
- | - |
|
21 | INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE |
- | - |
- |
|
|
*1 | RUBAN ADHESIF EN BUTYLE |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE CABLE INTERIEUR DE VERROUILLAGE DE PORTE ARRIERE
2. REPOSER L'ENSEMBLE DE CABLE DE COMMANDE A DISTANCE DE VERROUILLAGE DE PORTE ARRIERE
3. REPOSER LE SOUS-ENSEMBLE DE CACHE DE SERRURE DE PORTE ARRIERE
4. REPOSER LE JOINT DE FAISCEAU DE CABLAGE DE SERRURE DE PORTE
|
|
REMARQUE: En cas de réutilisation d'un ensemble de serrure de porte avec moteur arrière été déposé, remplacer le joint du faisceau de câbles de serrure de porte par un élément neuf. |
5. REPOSER L'ENSEMBLE DE SERRURE DE PORTE ARRIERE AVEC MOTEUR
|
|

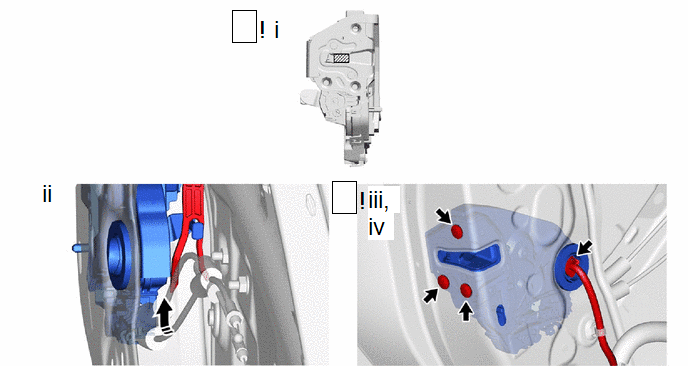

REMARQUE:
|
.png) |
Graisse MP |
.png) |
Reposer dans ce sens |
(1) Enduire de la graisse MP sur les parties coulissantes de l'ensemble de serrure de porte arrière avec moteur.
(2) S'assurer que la plaque d'ouverture de l'armature de poignée extérieure de porte arrière est correctement branchée sur l'ensemble de serrure de porte arrière avec moteur.
(3) A l'aide d'une clé à douille "TORX" T30, reposer l'ensemble de serrure de porte arrière avec moteur à l'aide des vis.
Torque:
5,5 N·m {56 kgf·cm, 49 in·lbf}
(4) Brancher le connecteur.
6. REPOSER LE CACHE DE PROTECTION DE VERROUILLAGE DE SECURITE ENFANTS DE PORTE ARRIERE
7. REPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE
|
|
Cliquer ici |
8. REPOSER LE SOUS-ENSEMBLE DE BARRE DE SEPARATION DE VITRE DE PORTE ARRIERE
Cliquer ici .gif)
9. REPOSER LE COULISSEAU DE VITRE DE PORTE ARRIERE
10. REPOSER LE GARNISSAGE D'ENCADREMENT DE PORTE ARRIERE
11. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE
|
|
|
12. REPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE ARRIERE
13. RACCORDER LE BOURRELET DE PORTE ARRIERE
14. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE
15. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE
16. REPOSER LA GARNITURE DE POIGNEE INTERIEURE DE PORTE ARRIERE
17. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
Cliquer ici
18. INITIALISER LE SYSTEME DE COMMANDE DE VITRE ELECTRIQUE
Cliquer ici
19. VERIFIER LE SYSTEME DE COMMANDE DE LEVE-VITRE ELECTRIQUE
Cliquer ici
20. VERIFIER LE SYSTEME DE VERROUILLAGE CENTRALISE DES PORTES
Cliquer ici
21. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE
Cliquer ici
CONSEIL:
En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.
Cliquer ici
