POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

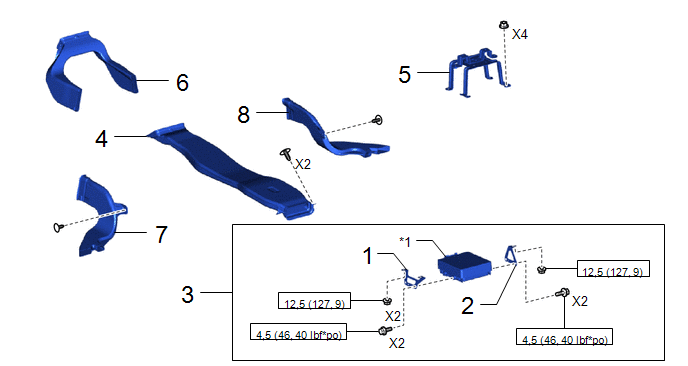

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SUPPORT D'ALIMENTATION DE COMMANDE D'INTEGRATION N° 2 |
28911A | - |
- | - |
|
2 | SUPPORT D'ALIMENTATION DE COMMANDE D'INTEGRATION N° 1 |
28911 | - |
- | - |
|
3 | ALIMENTATION DE COMMANDE D'INTEGRATION AVEC SUPPORT |
- | - |
- | - |
|
4 | CONDUITE DE BOITIER DE CONSOLE N° 1 |
58861B | - |
- | - |
|
5 | SUPPORT DE CONSOLE |
- | - |
- | - |
|
6 | CONDUITE D'AIR ARRIERE N° 1 |
87212 | - |
- | - |
|
7 | CONDUITE D'AIR ARRIERE N° 3 |
87212G | - |
- | - |
|
8 | CONDUITE D'AIR ARRIERE N° 2 |
87212F | - |
- | - |
|
*1 | ALIMENTATION DE COMMANDE D'INTEGRATION |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

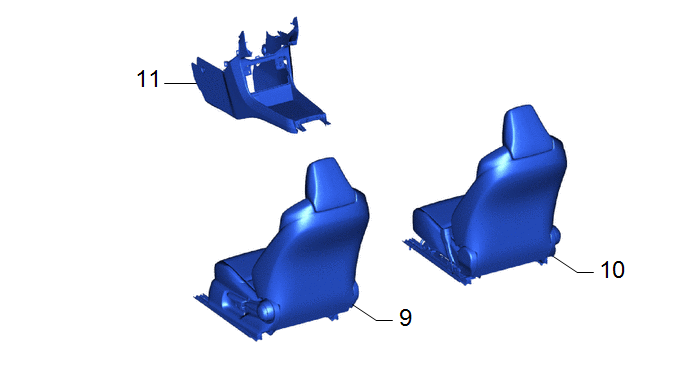

9 | ENSEMBLE DE SIEGE AVANT GAUCHE |
- | - |
- | - |
|
10 | ENSEMBLE DE SIEGE AVANT DROIT |
- | - |
- | - |
|
11 | ENSEMBLE DE BOITIER DE COMPARTIMENT DE CONSOLE |
- | - |
- | - |
PROCÉDURE
1. REPOSER LE SUPPORT D'ALIMENTATION DE COMMANDE D'INTEGRATION N° 2
Torque:
4,5 N·m {46 kgf·cm, 40 in·lbf}
2. REPOSER LE SUPPORT D'ALIMENTATION DE COMMANDE D'INTEGRATION N° 1
Torque:
4,5 N·m {46 kgf·cm, 40 in·lbf}
3. REPOSER L'ALIMENTATION DE COMMANDE D'INTEGRATION AVEC SUPPORT
Torque:
12,5 N·m {127 kgf·cm, 9 ft·lbf}
4. REPOSER LA CONDUITE DE BOITIER DE CONSOLE N° 1
5. REPOSER LE SUPPORT DE CONSOLE
6. REPOSER LA CONDUITE D'AIR ARRIERE N° 1
7. REPOSER LA CONDUITE D'AIR ARRIERE N° 3
8. REPOSER LA CONDUITE D'AIR ARRIERE N° 2
9. REPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE
Cliquer ici .gif)
Cliquer ici
10. REPOSER L'ENSEMBLE DE SIEGE AVANT DROIT
(a) Procéder de la même manière que pour le côté gauche.
11. REPOSER L'ENSEMBLE DE BOITIER DE COMPARTIMENT DE CONSOLE
Cliquer ici
