Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.

• L'apprentissage se termine lorsque le véhicule roule

  Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée	Procédure à effectuer	Lien
  Système de caméra avant	Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes.

• L'enregistrement se termine dès que le véhicule fonctionne normalement

  Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée	Procédure à effectuer	Lien
  Système de verrouillage centralisé des portes Dispositif d'ouverture de porte de coffre	Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique.
  Système de porte de coffre électrique	Réinitialiser la position de fermeture de porte de coffre.
  Système de climatisation	Une fois que l'interrupteur d'allumage est mis en position ON, la position standard du servomoteur et du détendeur est reconnue.	-

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

• Juste après avoir reposé les plaquettes de frein, les performances de freinage peuvent être réduites. Toujours effectuer un essai sur route dans un endroit sûr en faisant attention aux alentours.
• Après le remplacement des plaquettes de frein à disque avant, la pédale de frein peut sembler molle en raison du jeu entre les plaquettes de frein à disque avant et le disque avant. Appuyer plusieurs fois sur la pédale de frein jusqu'à ce que la pédale de frein soit ferme.
• Après avoir remplacé les plaquettes de frein à disque avant, toujours effectuer un essai sur route pour vérifier l'efficacité des freins et s'il y a des vibrations.
• Lors de la dépose ou de la repose de l'ensemble de cylindre de frein à disque avant, le fait d'enfoncer le piston de frein à disque peut provoquer un important jeu entre les plaquettes de frein et le disque de frein. Lorsque la pédale de frein est enfoncée alors qu'il existe un jeu important entre les plaquettes de frein et le disque de frein, les DTC C140000 et/ou C140A00 en rapport avec une pression anormale du liquide de frein peuvent être enregistrés. Veiller à effacer tous les DTC après avoir effectué cette procédure.
• Lorsque la batterie auxiliaire est branchée, même si le contacteur d'allumage est en position OFF, le système de commande de freinage s'active lorsque la pédale de frein est enfoncée ou lorsqu'un contacteur d'éclairage de seuil de porte passe en position ON. Aussi, pendant l'entretien des pièces constitutives du système de freinage, ne pas actionner la pédale de frein ou ouvrir/fermer les portes lorsque la batterie auxiliaire est branchée.

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante concerne le côté gauche.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

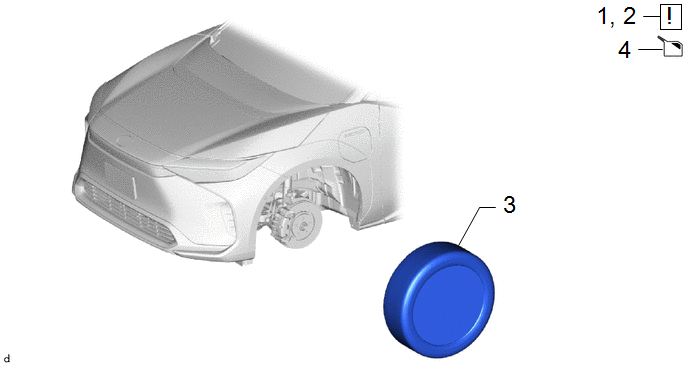

Procédure		N° de référence
1	MESURES DE PRECAUTION	-		-	-
2	DESACTIVER LA COMMANDE DE FREINAGE	-		-	-
3	ROUE AVANT	-	-	-	-
4	VIDANGER LE LIQUIDE DE FREIN	-	-		-

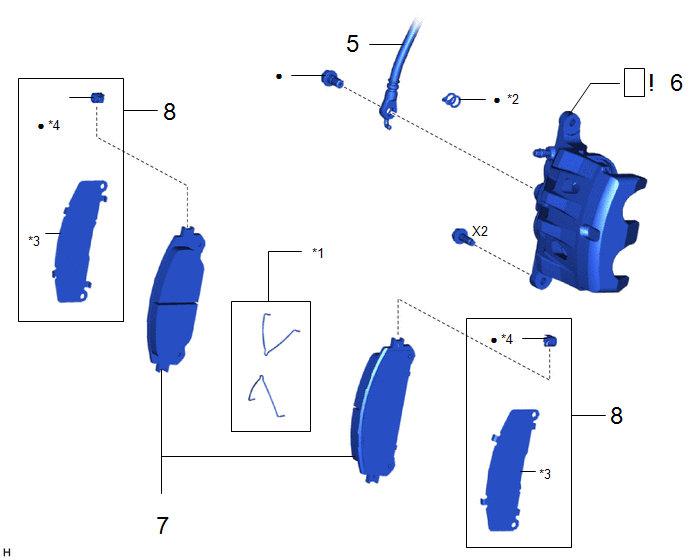

Procédure		N° de référence
5	FLEXIBLE AVANT	47313J	-	-	-
6	ENSEMBLE DE CYLINDRE DE FREIN A DISQUE AVANT	47750		-	-
7	PLAQUETTE DE FREIN A DISQUE AVANT	-	-	-	-
8	KIT DE CALE ANTIBRUIT DE FREIN A DISQUE AVANT	04945	-	-	-

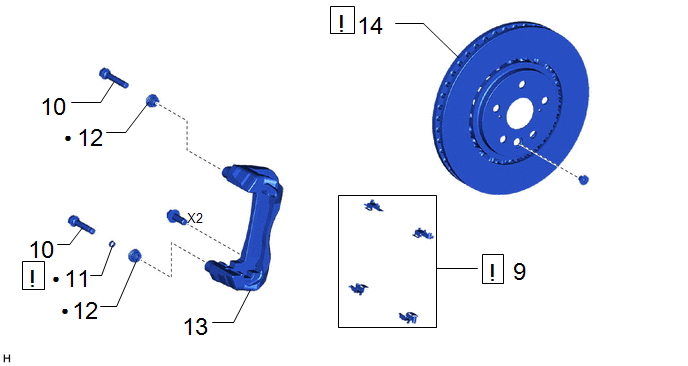

Procédure		N° de référence
9	PLAQUE DE SUPPORT DE PLAQUETTE DE FREIN A DISQUE AVANT	-		-	-
10	BROCHE COULISSANTE DE CYLINDRE DE FREIN A DISQUE AVANT	47715A	-	-	-
11	DOUILLE COULISSANTE DE CYLINDRE DE FREIN A DISQUE AVANT	-		-	-
12	SOUFFLET PARE-POUSSIERE DE DOUILLE DE FREIN A DISQUE AVANT	-	-	-	-
13	FIXATION DE CYLINDRE DE FREIN A DISQUE AVANT	47722	-	-	-
14	DISQUE AVANT	43512		-	-

PROCÉDURE

1. MESURES DE PRECAUTION

REMARQUE: Après avoir mis le contacteur d'allumage en position OFF, il se peut qu'il y ait un délai d'attente avant de débrancher la borne négative (-) de batterie auxiliaire. Cliquer ici

2. DESACTIVER LA COMMANDE DE FREINAGE

(1) Effectuer la procédure suivante pour neutraliser la commande de freinage.

1. Pour mettre l'ECU de contrôle de dérapage en mode veille, mettre le contacteur d'allumage en position OFF et attendre 4 minutes.

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, ouvrir/fermer les portes ou actionner la pédale de frein activera le système de commande de freinage; par conséquent, ne pas ouvrir/fermer les portes ou actionner la pédale de frein.

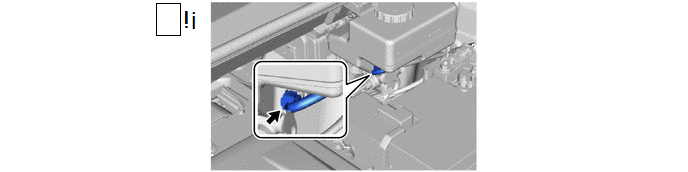

2. Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

3. Pour mettre complètement l'ECU de contrôle de dérapage en mode veille, enfoncer la pédale de frein à 40 reprises minimum.

S'assurer que la pédale de frein ne bouge pas.

3. DEPOSER LA ROUE AVANT

Cliquer ici

4. VIDANGER LE LIQUIDE DE FREIN

REMARQUE: Si du liquide de frein fuit sur une surface peinte, la nettoyer immédiatement.

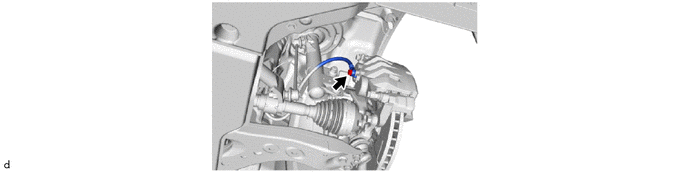

5. DEBRANCHER LE FLEXIBLE AVANT

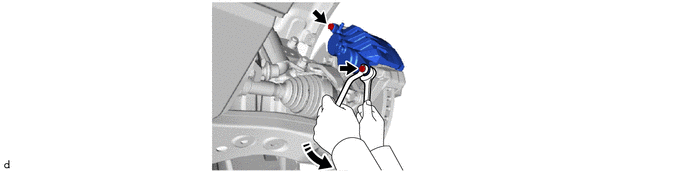

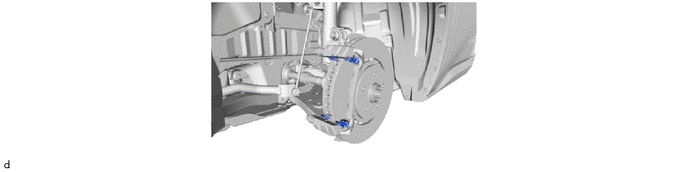

6. DEPOSER L'ENSEMBLE DE CYLINDRE DE FREIN A DISQUE AVANT

REMARQUE: Déposer l'ensemble de cylindre de frein à disque tout en maintenant les deux plaquettes de frein car les ressorts antigrincements risquent de faire tomber les plaquettes de frein.

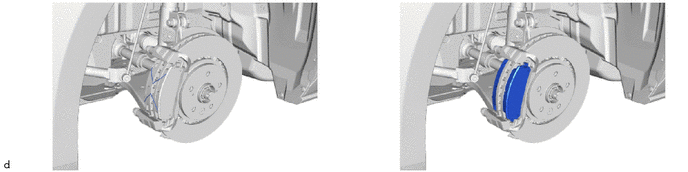

7. DEPOSER LA PLAQUETTE DE FREIN A DISQUE AVANT

8. DEPOSER LE KIT DE CALES ANTIBRUIT DE FREIN A DISQUE AVANT

Cliquer ici

9. DEPOSER LA PLAQUE DE SUPPORT DE PLAQUETTE DE FREIN A DISQUE AVANT

REMARQUE: Chaque plaque de support de plaquette de frein à disque avant a une forme différente. Veiller à apposer une marque d'identification sur chaque plaque de support de plaquette de frein à disque avant afin de pouvoir la réinstaller dans sa position d'origine.

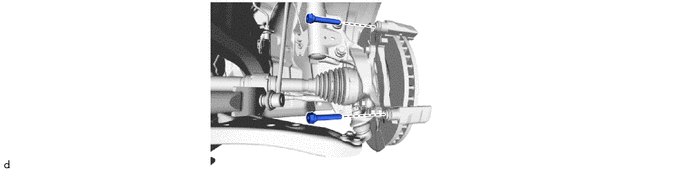

10. DEPOSER LA BROCHE COULISSANTE DE CYLINDRE DE FREIN A DISQUE AVANT

11. DEPOSER LA DOUILLE COULISSANTE DE CYLINDRE DE FREIN A DISQUE AVANT

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif, déposer la douille coulissante de cylindre de frein à disque avant de la broche coulissante de cylindre de frein à disque avant (côté inférieur).

REMARQUE:

Ne pas endommager la broche coulissante de cylindre de frein à disque avant (côté inférieur).

12. DEPOSER LE SOUFFLET PARE-POUSSIERE DE DOUILLE DE FREIN A DISQUE AVANT

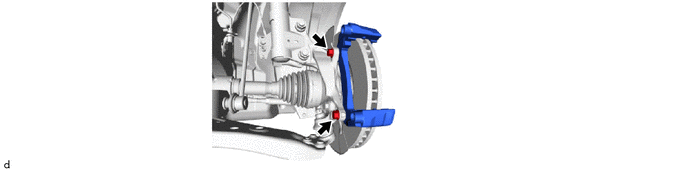

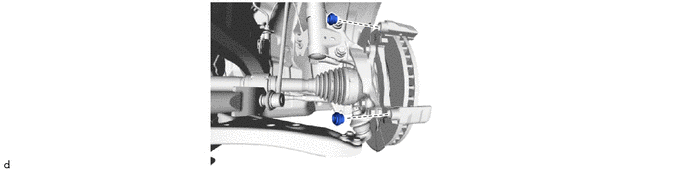

13. DEPOSER LA FIXATION DE CYLINDRE DE FREIN A DISQUE AVANT

14. DEPOSER LE DISQUE AVANT

(1) Tracer des repères d'alignement sur le disque avant et le sous-ensemble de moyeu d'essieu avant.

(2) A l'aide d'une clé à douille à six pans de 5 mm, déposer le boulon.

(3) Déposer le disque avant.

REMARQUE:

S'assurer que le boulon a été complètement déposé.
