Toyota bZ4X - Manuel de réparation (2021-2024): Demontage

DEMONTAGE

MESURE DE PRECAUTION/REMARQUE/CONSEIL

CONSEIL:

Effectuer la dépose et la repose du piston de frein à disque avant, du soufflet de cylindre et du joint de piston, un côté à la fois.

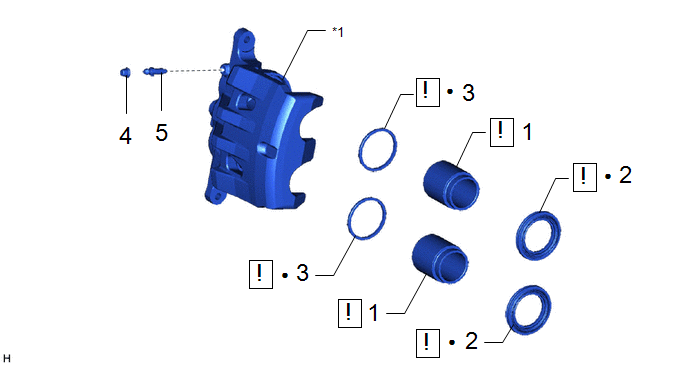

PIECES CONSTITUTIVES (DEMONTAGE)

Procédure

N° de référence

1

PISTON DE FREIN A DISQUE AVANT

47731

-

-

2

SOUFFLET DE CYLINDRE

-

-

-

3

JOINT DE PISTON

-

-

-

4

CAPUCHON DE BOUCHON DE PURGE DE FREIN A DISQUE AVANT

31478B

-

-

-

5

BOUCHON DE PURGE DE FREIN A DISQUE AVANT

47547B

-

-

-

*1

CYLINDRE DE FREIN A DISQUE AVANT

-

-

Pièce non réutilisable

-

-

PROCÉDURE

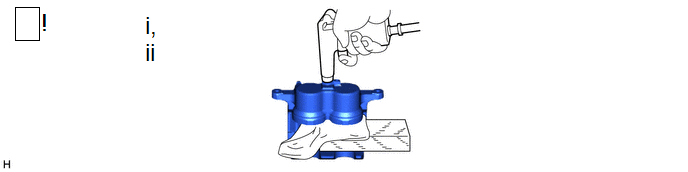

1. DEPOSER LE PISTON DE FREIN A DISQUE AVANT

(1) Placer un morceau de tissu et un bloc de bois entre le piston de frein à disque avant et le cylindre de frein à disque avant.

CONSEIL:

Veiller à placer un bloc de bois entre le piston de frein à disque avant qui n'est pas déposé et le cylindre de frein à disque avant.

(2) Appliquer de l'air comprimé pour déposer le piston de frein à disque avant du cylindre de frein à disque avant.

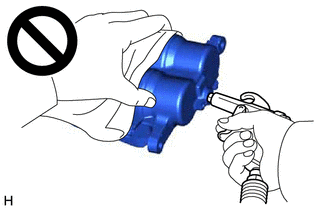

ATTENTION:

REMARQUE:

Eviter les éclaboussures de liquide de frein.

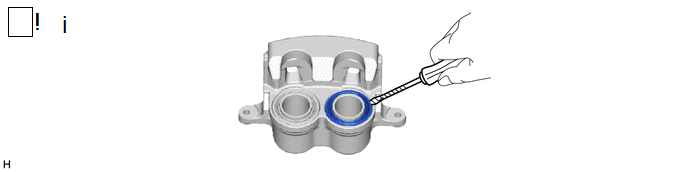

2. DEPOSER LE SOUFFLET DE CYLINDRE

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, déposer le soufflet de cylindre du cylindre de frein à disque avant.

REMARQUE:

Veiller à ne pas endommager le cylindre de frein à disque avant.

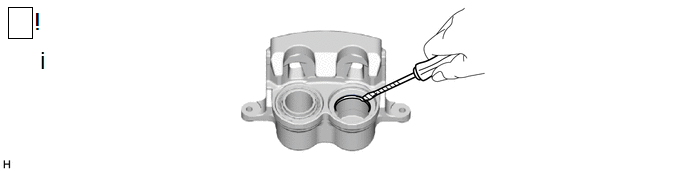

3. DEPOSER LE JOINT DE PISTON

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, déposer le joint de piston du cylindre de frein à disque avant.

REMARQUE:

Veiller à ne pas endommager la surface intérieure, ni la rainure du joint de piston du cylindre de frein à disque avant.

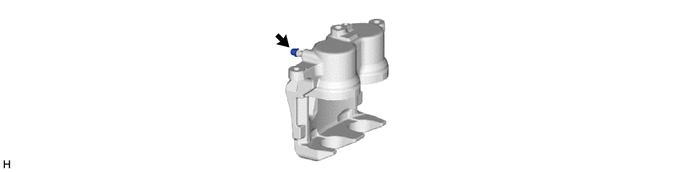

4. DEPOSER LE CAPUCHON DU BOUCHON DE PURGE DU FREIN A DISQUE AVANT

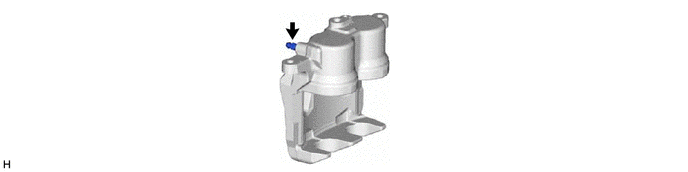

5. DEPOSER LE BOUCHON DE PURGE DE FREIN A DISQUE AVANT
