BORNES D'ECU
ECU DE DETECTION DE PRESSION DES PNEUS ET RECEPTEUR
|

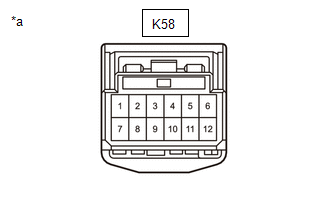

*a | Vue avant du connecteur de faisceau de câbles (vers l'ECU de détection de pression des pneus et récepteur) |
(a) Débrancher le connecteur K58 de récepteur et l'ECU de détection de pression des pneus et mesurer la tension ou la résistance du côté faisceau de câbles.
|
N° de borne (symbole) | Description de la borne |
Condition | Condition spécifiée |
|---|---|---|---|
|
K58-1 (IG) - K58-12 (GND) |
Source d'alimentation électrique IG |
Contacteur d'allumage en position ON |
10 à 16 V |
|
K58-7 (+B) - K58-12 (GND) |
Alimentation électrique (en provenance de la batterie auxiliaire) |
Toujours | 10 à 16 V |
|
K58-9 (CANH) - K58-10 (CANL) |
Ligne de communication CAN |
Contacteur d'allumage en position OFF |
54 à 69 Ω |
|
K58-12 (GND) - Masse de carrosserie |
Masse | Toujours |
En dessous de 1 Ω |
