DESCRIPTION
Le contacteur de compteur partiel est branché sur l'ensemble de combiné d'instruments via la ligne directe. Lorsque le contacteur ODO/TRIP est actionné, l'affichage de l'écran multifonction change ou la valeur affichée est réinitialisée.

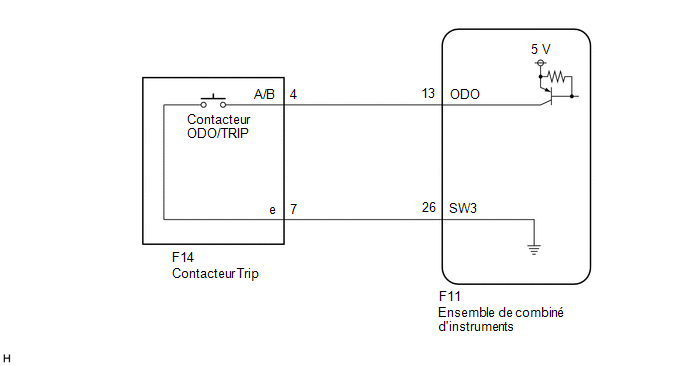

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
PROCÉDURE
|
1. | EFFECTUER L'ACTIVE TEST A L'AIDE DU GTS |
(a) Effectuer l'Active Test en suivant les indications du GTS.
Body Electrical / Combination Meter / Active Test|
Affichage du tester | Objet de la mesure |
Plage de commande | Note de diagnostic |
|---|---|---|---|
|
ODO/TRIP Change Switch |
Effectuer la même opération en appuyant sur le contacteur ODO/TRIP |
OFF / ON | - |
|
Affichage du tester |
|---|
|
ODO/TRIP Change Switch |
Résultat:
|
Résultat | Passer au point |
|---|---|
|
L'Active Test peut être effectué correctement |
A |
| L'Active Test ne peut pas être effectué correctement |
B |
| B |
| REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS |
|
| 2. |
RELEVER LA VALEUR A L'AIDE DU GTS |
(a) Relever la Data List en suivant les indications du GTS.
Body Electrical / Combination Meter / Data List|
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
|---|---|---|---|---|
|
ODO/TRIP Change Switch |
Fonctionnement du contacteur ODO/TRIP |
OFF ou ON | OFF: contacteur relâché ON: contacteur enfoncé |
- |
|
Affichage du tester |
|---|
|
ODO/TRIP Change Switch |
Résultat:
|
Résultat | Passer au point |
|---|---|
|
La valeur de l'élément de la Data List est correcte et l'ensemble des combiné d'instruments fonctionne correctement |
A |
| La valeur de l'élément de la Data List est correcte et l'ensemble des combiné d'instruments ne fonctionne pas correctement |
B |
| L'élément de la Data List change correctement |
C |
| A |
| UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION |
| B |
| REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS |
|
| 3. |
VERIFIER LE CONTACTEUR TRIP |
Cliquer ici
| NON OK | | REMPLACER LE CONTACTEUR TRIP |
|
| 4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CONTACTEUR DE COMPTEUR PARTIEL - ENSEMBLE DE COMBINE D'INSTRUMENTS) |
(a) Débrancher le connecteur F11 de l'ensemble de combiné d'instruments.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(F14,F11) Cliquer sur Location & Routing(F14,F11) Cliquer sur Connector(F14) Cliquer sur Connector(F14) Cliquer sur Connector(F11) Cliquer sur Connector(F11)|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
F14-4 (A/B) - F11-13 (ODO) |
Toujours | En dessous de 1 Ω |
|
F14-7 (E) - F11-26 (SW3) |
Toujours | En dessous de 1 Ω |
|
F14-4 (A/B) ou F11-13 (ODO) - Masse de carrosserie |
Toujours | 10 kΩ minimum |
| OK. | | REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS |
| NON OK | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
