Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

• Lors de la dépose ou de la repose de l'ensemble d'étrier de frein à disque avant, le fait d'enfoncer le piston de frein à disque peut provoquer un important jeu entre les plaquettes de frein et le disque de frein. Lorsque la pédale de frein est enfoncée alors qu'il existe un jeu important entre les plaquettes de frein et le disque de frein, les DTC C140000 et/ou C140A00 en rapport avec une pression anormale du liquide de frein peuvent être enregistrés. Veiller à effacer tous les DTC après avoir effectué cette procédure.
• Lorsque la batterie auxiliaire est branchée, même si le contacteur d'allumage est en position OFF, le système de commande de freinage s'active lorsque la pédale de frein est enfoncée ou lorsqu'un contacteur d'éclairage de seuil de porte passe en position ON. Aussi, pendant l'entretien des pièces constitutives du système de freinage, ne pas actionner la pédale de frein ou ouvrir/fermer les portes lorsque la batterie auxiliaire est branchée.

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante concerne le côté gauche.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

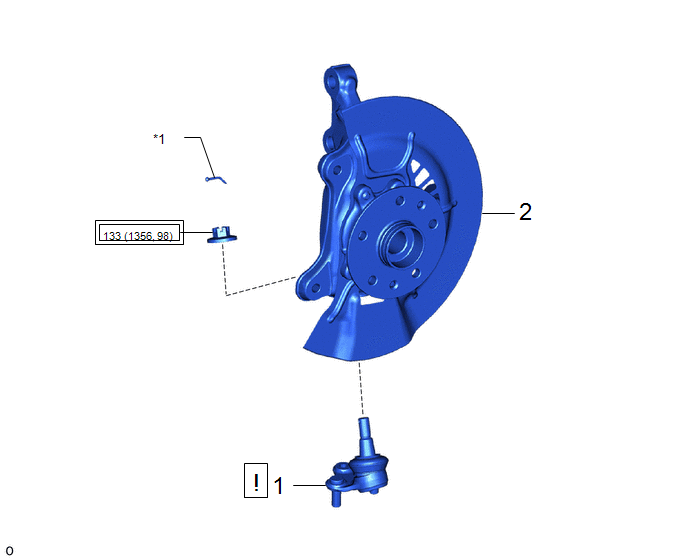

Procédure		N° de référence
1	ENSEMBLE DE JOINT A ROTULE INFERIEUR AVANT	43340A		-	-
2	ENSEMBLE D'ESSIEU AVANT	-	-	-	-

*1	GOUPILLE FENDUE	-	-
	Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi)	-	-
●	Pièce non réutilisable	-	-

PROCÉDURE

1. REPOSER L'ENSEMBLE DE JOINT A ROTULE INFERIEUR AVANT

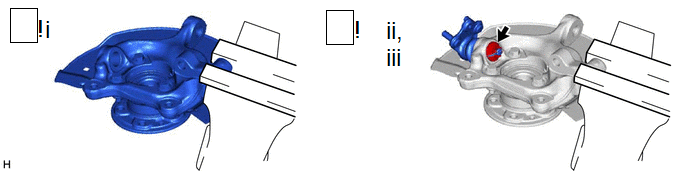

(1) Serrer l'ensemble d'essieu avant dans un étau entre des plaques d'aluminium.

REMARQUE:

Ne pas serrer l'étau excessivement.

(2) Reposer l'ensemble de joint à rotule inférieur avant sur l'ensemble d'essieu avant avec l'écrou.

Torque:

133 N·m {1356 kgf·cm, 98 ft·lbf}

REMARQUE:

• Ne pas appliquer de lubrifiant sur la conicité et le filetage du goujon de joint à rotule.
• Retirer tout corps étranger sur la surface de contact du goujon fileté conique du joint à rotule du porte-fusée de direction.

(3) Poser une goupille fendue neuve.

REMARQUE:

Si les orifices de la goupille fendue ne sont pas alignés, continuer à serrer l'écrou jusqu'à un maximum de 60°.

2. REPOSER L'ENSEMBLE D'ESSIEU AVANT

Cliquer ici
