REMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

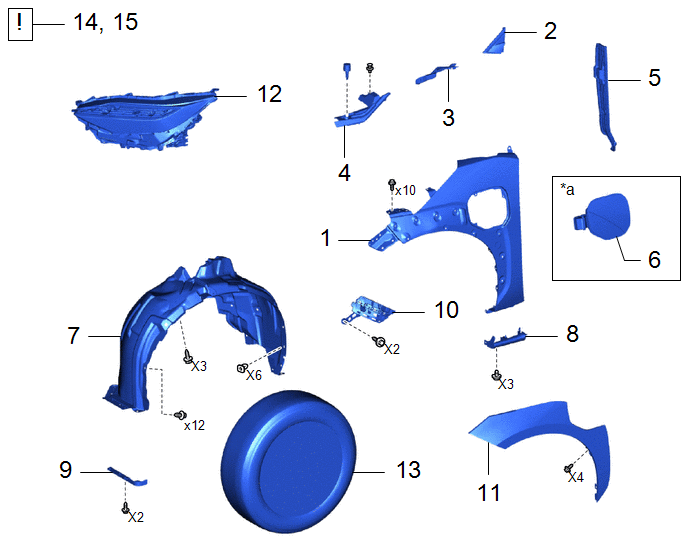

PIECES CONSTITUTIVES (REMONTAGE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | PANNEAU D'AILE AVANT |
53812C | - |
- | - |
|
2 | SOUS-ENSEMBLE DE CACHE SUPERIEUR DE MONTANT AVANT |
60118 | - |
- | - |
|
3 | JOINT LATERAL ENTRE L'AILE AVANT ET L'AUVENT |
53867H | - |
- | - |
|
4 | JOINT ENTRE CAPOT ET AILE AVANT |
53389B | - |
- | - |
|
5 | JOINT D'AILE AVANT |
53883B | - |
- | - |
|
6 | ENSEMBLE DE BOITIER D'ENTREE DE CHARGE |
773B0 | - |
- | - |
|
7 | DOUBLURE D'AILE AVANT |
53876A | - |
- | - |
|
8 | SOUS-ENSEMBLE DE GARDE-BOUE DE PANNEAU D'AILE |
76902B | - |
- | - |
|
9 | BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT |
53896B | - |
- | - |
|
10 | DISPOSITIF DE RETENUE LATERAL DE PARE-CHOCS AVANT |
52536 | - |
- | - |
|
11 | SOUS-ENSEMBLE DE MOULURE D'AILE AVANT |
75602A | - |
- | - |
|
12 | ENSEMBLE DE PHARE |
- | - |
- | - |
|
13 | ENSEMBLE DE ROUE |
- | - |
- | - |
|
14 | REGLER LE SOUS-ENSEMBLE DE PANNEAU DE PORTE AVANT |
67002 | - |
- | - |
|
1,5 | REGLER LE SOUS-ENSEMBLE DE CAPOT |
53301 | - |
- | - |
|
*a | Pour côté gauche |
- | - |
PROCÉDURE
1. REPOSER LE PANNEAU D'AILE AVANT
2. REPOSER LE SOUS-ENSEMBLE DE CACHE SUPERIEUR DE MONTANT AVANT
3. POSER LE JOINT LATERAL ENTRE L'AILE AVANT ET L'AUVENT
4. REPOSER LE JOINT ENTRE CAPOT ET AILE AVANT
5. REPOSER LE JOINT D'AILE AVANT
6. REPOSER L'ENSEMBLE DE BOITIER D'ENTREE DE CHARGE (pour côté gauche)
7. REPOSER LA DOUBLURE D'AILE AVANT
8. POSER LE SOUS-ENSEMBLE DE PARE-BOUE DE PANNEAU D'AILE
9. REPOSER LE BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT
10. REPOSER LE DISPOSITIF DE RETENUE LATERAL DE PARE-CHOCS AVANT
11. REPOSER LE SOUS-ENSEMBLE DE MOULURE D'AILE AVANT
12. REPOSER L'ENSEMBLE DE PHARE
Cliquer ici
Cliquer ici
13. REPOSER L'ENSEMBLE DE ROUE
Cliquer ici
14. REGLER LE SOUS-ENSEMBLE DE PANNEAU DE PORTE AVANT
Cliquer ici
15. REGLER LE SOUS-ENSEMBLE DE CAPOT
Cliquer ici
