VERIFICATION
PROCÉDURE
1. VERIFIER L'ENSEMBLE DE JOINT A ROTULE INFERIEUR AVANT

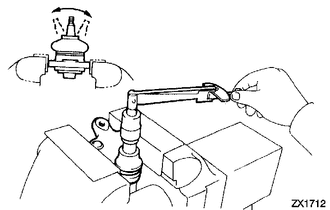

| (a) Vérifier le couple de rotation du joint à rotule. (1) Serrer l'ensemble de joint à rotule inférieur avant dans un étau entre des plaques d'aluminium. (2) Reposer l'écrou sur le goujon de l'ensemble de joint à rotule inférieur avant. (3) A l'aide d'une clé dynamométrique, tourner l'écrou de façon continue en effectuant un tour toutes les 3 à 5 secondes et relever la valeur de couple la 5ème fois. Couple de rotation: 0,98 à 3,43 N*m (10 à 34 kgf*cm, 9 à 30 lbf*po) (4) Si la valeur du couple de rotation n'est pas comprise dans la plage spécifiée, remplacer l'ensemble de joint à rotule inférieur avant par un ensemble neuf. (5) Tourner le goujon pour s'assurer que le goujon ne se coince pas et qu'il n'y a pas de jeu. (6) Si le goujon se coince ou s'il y a du jeu lorsqu'il tourne, remplacer l'ensemble de joint à rotule inférieur avant par un élément neuf. |
|
(b) Vérifier le pare-poussière.
(1) Vérifier que le pare-poussière n'est pas fissuré et ne comporte pas de traces de graisse.
(2) Si le pare-poussière est fissuré ou s'il y a de graisse dessus, remplacer l'ensemble de joint à rotule inférieur avant par un nouveau.
