Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de joint à rotule inférieur avant sont indiquées ci-dessous.

REMARQUE:

• Lors de la dépose ou de la repose de l'ensemble d'étrier de frein à disque avant, le fait d'enfoncer le piston de frein à disque peut provoquer un important jeu entre les plaquettes de frein et le disque de frein. Lorsque la pédale de frein est enfoncée alors qu'il existe un jeu important entre les plaquettes de frein et le disque de frein, les DTC C140000 et/ou C140A00 en rapport avec une pression anormale du liquide de frein peuvent être enregistrés. Veiller à effacer tous les DTC après avoir effectué cette procédure.
• Lorsque la batterie auxiliaire est branchée, même si le contacteur d'allumage est en position OFF, le système de commande de freinage s'active lorsque la pédale de frein est enfoncée ou lorsqu'un contacteur d'éclairage de seuil de porte passe en position ON. Aussi, pendant l'entretien des pièces constitutives du système de freinage, ne pas actionner la pédale de frein ou ouvrir/fermer les portes lorsque la batterie auxiliaire est branchée.

CONSEIL:

Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.

• L'apprentissage se termine lorsque le véhicule roule

  Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée	Procédure à effectuer	Lien
  Système de caméra avant	Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes.

• L'enregistrement se termine dès que le véhicule fonctionne normalement

  Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée	Procédure à effectuer	Lien
  Système de verrouillage centralisé des portes Dispositif d'ouverture de porte de coffre	Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique.
  Système de porte de coffre électrique	Réinitialiser la position de fermeture de porte de coffre.
  Système de climatisation	Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue.	-

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante concerne le côté gauche.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Procédure		N° de référence

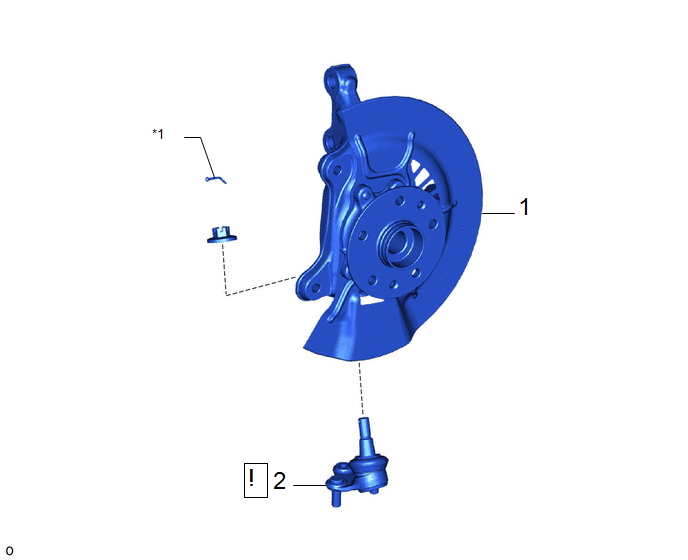

1	ENSEMBLE D'ESSIEU AVANT	-	-	-	-
2	ENSEMBLE DE JOINT A ROTULE INFERIEUR AVANT	43340A		-	-

PROCÉDURE

1. DEPOSER L'ENSEMBLE D'ESSIEU AVANT

Cliquer ici

2. DEPOSER L'ENSEMBLE DE JOINT A ROTULE INFERIEUR AVANT

*a	1 mm (0,0394 po)	*b	Ecrou central
*c	Zone d'application de graisse au bisulfure de molybdène	* d	Placer la clé à cet endroit
* e	Corde	* f	Entretoise
	Tourner	-	-

(1) Serrer l'ensemble d'essieu avant dans un étau entre des plaques d'aluminium.

REMARQUE:

Ne pas serrer l'étau excessivement.

(2) Déposer la goupille fendue et l'écrou.

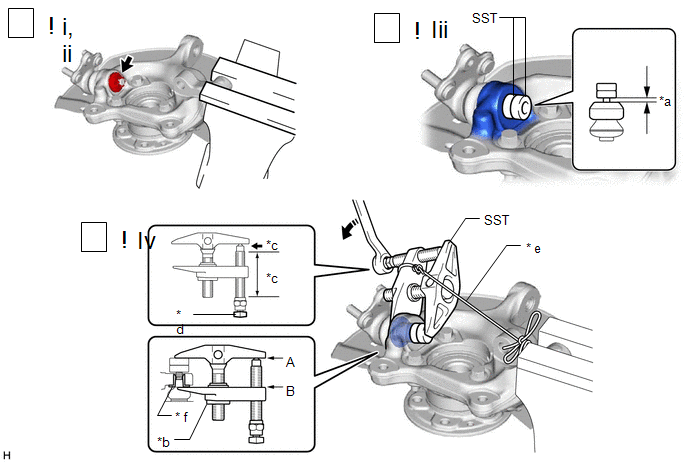

(3) Poser le SST sur l'ensemble de joint à rotule inférieur avant, comme indiqué sur le schéma.

SST: 09960-20010

09961-02050

REMARQUE:

Vérifier si le jeu mesuré entre le SST et l'ensemble d'essieu avant est de 1 mm (0,0394 po).

(4) A l'aide du SST, déposer l'ensemble de joint à rotule inférieur avant de l'ensemble d'essieu avant, comme indiqué sur le schéma.

SST: 09960-20010

09961-02010

09961-02050

ATTENTION:

Appliquer de la graisse de molybdène sur les filets et l'extrémité du boulon de SST.

REMARQUE:

• Veiller à serrer la corde fermement afin de fixer le SST sur l'ensemble d'essieu avant pour empêcher ainsi le SST de tomber.
• Reposer le SST avec l'écrou central de sorte que (A) et (B) indiqués sur le schéma soient parallèles. Sinon, le pare-poussière du joint à rotule inférieur avant risque d'être endommagé.
• Veiller à placer une clé à l'endroit indiqué sur le schéma.
• Ne pas endommager le pare-poussière du joint à rotule inférieur avant.
• Ne pas endommager le porte-fusée de direction.
• Ne pas endommager le pare-poussière du frein à disque avant.
• S'assurer que le SST est bien fixé sur l'entretoise.
• Si l'entretoise de porte-fusée de direction s'est détachée, remplacer le porte-fusée de direction par un élément neuf.
