DESCRIPTION
Ce DTC est enregistré lorsque l'ensemble de récepteur de radio et d'affichage détecte que l'ensemble d'amplificateur de l'élément stéréo est débranché.
|
N° de DTC |
Objet de la détection |
Condition de détection de DTC |
Zone incriminée |
|---|---|---|---|
|
B15A387 |
Message d'amplificateur de l'installation stéréo manquant |
Lorsque 3 minutes se sont écoulées après avoir mis le contacteur d'allumage en position ON et que l'ensemble d'amplificateur de l'élément stéréo ne peut pas être détecté, l'ensemble d'amplificateur de l'élément stéréo est considéré comme débranché après avoir comparé l'historique des appareils déjà enregistrés. (logique de détection à 2 cycle(s)) |
|

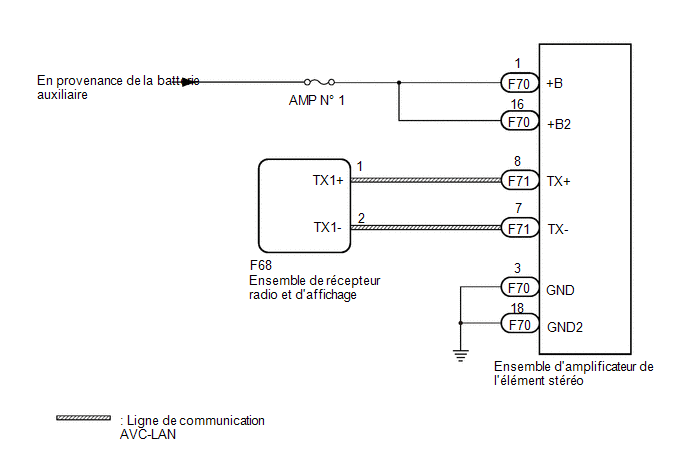

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici .gif)
CONSEIL:
Il se peut qu'il y ait un dysfonctionnement de la communication en raison de parasites affectant la communication entre les appareils de l'AVC-LAN.
PROCÉDURE
|
1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO - SOURCE D'ALIMENTATION ELECTRIQUE ET MASSE DE CARROSSERIE) |
(a) Débrancher le connecteur F70 de l'ensemble d'amplificateur de l'élément stéréo.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(F70) Cliquer sur Location & Routing(F70) Cliquer sur Connector(F70) Cliquer sur Connector(F70)
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
F70-3 (GND) - Masse de carrosserie |
Toujours |
En dessous de 1 Ω |
|
F70-18 (GND2) - Masse de carrosserie |
Toujours |
En dessous de 1 Ω |
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Cliquer sur Location & Routing(F70) Cliquer sur Location & Routing(F70) Cliquer sur Connector(F70) Cliquer sur Connector(F70)
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
F70-1 (+B) - Masse de carrosserie |
Toujours |
11 à 14 V |
|
F70-16 (+B2) - Masse de carrosserie |
Toujours |
11 à 14 V |
| NON OK | .gif) |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
|
2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - ENSEMBLE D'AMPLIFICATEUR DU COMPOSANT STEREO) |
(a) Débrancher le connecteur F68 de l'ensemble d'autoradio et d'affichage.
(b) Débrancher le connecteur de l'ensemble d'amplificateur de l'élément stéréo.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(F68,F71) Cliquer sur Location & Routing(F68,F71) Cliquer sur Connector(F68) Cliquer sur Connector(F68) Cliquer sur Connector(F71) Cliquer sur Connector(F71)
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
F68-1 (TX1+) - F71-8 (TX+) |
Toujours |
En dessous de 1 Ω |
|
F68-2 (TX1-) - F71-7 (TX-) |
Toujours |
En dessous de 1 Ω |
|
F68-1 (TX1+) ou F71-8 (TX+) - Masse de carrosserie |
Toujours |
10 kΩ ou plus |
|
F68-2 (TX1-) ou F71-7 (TX-) - Masse de carrosserie |
Toujours |
10 kΩ minimum |
| NON OK | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
|
3. |
REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO |
(a) Remplacer l'ensemble d'amplificateur de l'élément stéréo par un élément neuf ou en bon état.
Cliquer ici
|
|
4. |
VERIFIER LES DTC |
(a) Supprimer les DTC.
Body Electrical / Navigation System / Clear DTCs.
(b) Mettre le contacteur d'allumage en position OFF.
(c) Mettre le contacteur d'allumage en position ON et attendre 60 secondes.
(d) Mettre le contacteur d'allumage en position OFF.
(e) Mettre le contacteur d'allumage en position ON et attendre 60 secondes.
(f) Vérifier les DTC et passer au point suivant.
Body Electrical>Navigation System>Trouble Codes
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
Les DTC ne sont pas émis |
A |
|
Le DTC B15A387 est émis |
B |
| A | |
FIN (ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT DU STEREO DEFECTUEUX) |
| B | |
REMPLACER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE |
