DESCRIPTION
Le circuit de l'ensemble de haut-parleur d'approche de véhicule arrière se compose du dispositif de commande de haut-parleur d'approche de véhicule et de l'ensemble de haut-parleur d'approche de véhicule arrière (ensemble de haut-parleur d'approche de véhicule n° 2).
Ce DTC est enregistré lorsqu'un dysfonctionnement est détecté dans le circuit de l'ensemble de haut-parleur d'approche du véhicule arrière ou dans le dispositif de commande de haut-parleur d'approche du véhicule.
|
N° de DTC |
Objet de la détection |
Condition de détection de DTC |
Zone incriminée |
|---|---|---|---|
|
B135213 |
Circuit du haut-parleur de notification de proximité 2 de véhicule ouvert |
Condition de détection:
|
|

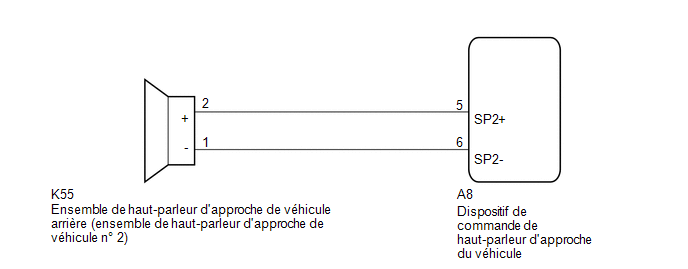

SCHEMA DE CABLAGE
PROCÉDURE
|
1. |
VERIFIER L'ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE ARRIERE (ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE N° 2) |
Cliquer ici .gif)
| NON OK | .gif) |
REMPLACER L'ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE ARRIERE (ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE N° 2) |
|
|
2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE ARRIERE - DISPOSITIF DE COMMANDE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE) |
(a) Débrancher le connecteur K55 de l'ensemble de haut-parleur d'approche de véhicule arrière (ensemble de haut-parleur d'approche de véhicule n° 2).
(b) Débrancher le connecteur A8 du dispositif de commande de haut-parleur d'approche de véhicule.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(K55,A8) Cliquer sur Location & Routing(K55,A8) Cliquer sur Connector(K55) Cliquer sur Connector(K55) Cliquer sur Connector(A8) Cliquer sur Connector(A8)
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
K55-2 (+) - A8-5 (SP2+) |
Toujours |
En dessous de 1 Ω |
|
K55-1 (-) - A8-6 (SP2-) |
Toujours |
En dessous de 1 Ω |
|
K55-2 (+) ou A8-5 (SP2+) - Masse de carrosserie |
Toujours |
10 kΩ ou plus |
|
K55-1 (-) ou A8-6 (SP2-) - Masse de carrosserie |
Toujours |
10 kΩ ou plus |
|
K55-2 (+) - K55-1 (-) |
Toujours |
10 kΩ minimum |
| OK. | |
REMPLACER LE DISPOSITIF DE COMMANDE DU HAUT-PARLEUR D'APPROCHE DE VEHICULE |
| NON OK | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
Circuit du haut-parleur de notification de proximité de véhicule ouvert
