POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

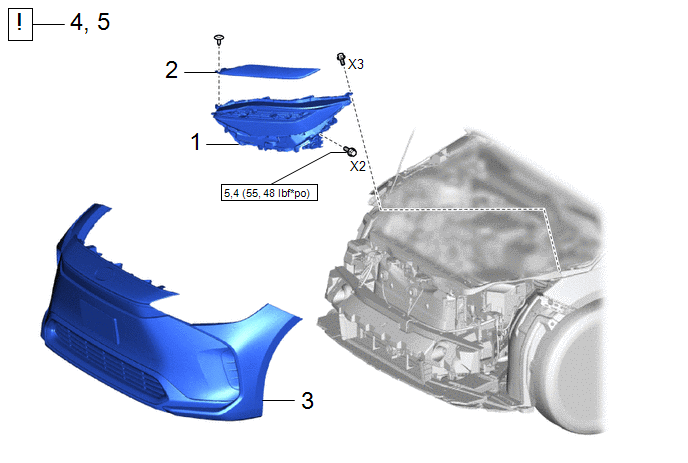

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE PHARE |
- | - |
- | - |
|
2 | CACHE DE PHARE |
53182E | - |
- | - |
|
3 | ENSEMBLE DE PARE-CHOCS AVANT |
- | - |
- | - |
|
4 | REGLER LA PORTEE DES PHARES |
- |
|
- | - |
.png) |
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE PHARE
Torque:
Boulon :
5,4 N·m {55 kgf·cm, 48 in·lbf}
2. REPOSER LE CACHE DE PHARE
3. REPOSER L'ENSEMBLE DE PARE-CHOCS AVANT
Cliquer ici .gif)
4. REGLER LA PORTEE DES PHARES
Cliquer ici
