Toyota bZ4X - Manuel de réparation (2021-2024): Circuit du haut-parleur de notification de proximité de véhicule ouvert

DESCRIPTION

Le circuit de l'ensemble de haut-parleur d'approche de véhicule avant se compose du dispositif de commande de haut-parleur d'approche de véhicule avant et de l'ensemble de haut-parleur d'approche de véhicule avant (ensemble de haut-parleur d'approche de véhicule).

Ce DTC est enregistré lorsqu'un dysfonctionnement est détecté dans le circuit de l'ensemble de haut-parleur d'approche du véhicule avant ou dans le dispositif de commande de haut-parleur d'approche du véhicule.

N° de DTC

Objet de la détection

Condition de détection de DTC

Zone suspectée

B135013

Circuit du haut-parleur de notification de proximité de véhicule ouvert

Condition de détection:
  1. Le contacteur d'allumage est en position ON.
  2. La tension d'alimentation électrique est de 10 V minimum.
Etat de dysfonctionnement:
  • Lorsque le signal sonore émis par l'ECU est contrôlé alors qu'un signal sonore d'avertissement n'est pas émis, une coupure, un court-circuit ou un court-circuit à la masse dans le circuit de l'ensemble de haut-parleur d'approche de véhicule avant est détecté.
Durée du dysfonctionnement:
  • 5 secondes ou plus
  • Dispositif de commande de haut-parleur d'approche du véhicule
  • Ensemble de haut-parleur d'approche de véhicule avant (ensemble de haut-parleur d'approche de véhicule)
  • Faisceau de câbles ou connecteur

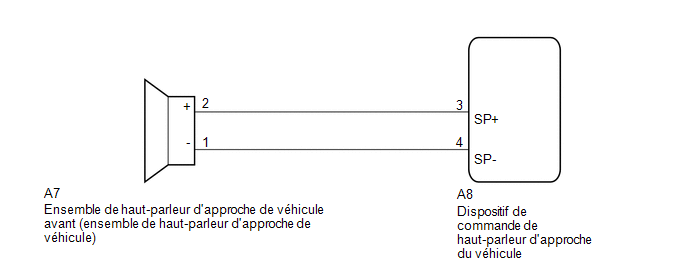

SCHEMA DE CABLAGE

PROCÉDURE

1.

VERIFIER L'ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE AVANT (ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE)

Cliquer ici

NON OK

REMPLACER L'ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE AVANT (ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE)

OK.

2.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE AVANT - DISPOSITIF DE COMMANDE DE HAUT-PARLEUR D'APPROCHE DE VEHICULE)

(a) Débrancher le connecteur A7 de l'ensemble de haut-parleur d'approche de véhicule avant (ensemble de haut-parleur d'approche de véhicule).

(b) Débrancher le connecteur A8 du dispositif de commande de haut-parleur d'approche de véhicule.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(A7,A8) Cliquer sur Location & Routing(A7,A8) Cliquer sur Connector(A7) Cliquer sur Connector(A7) Cliquer sur Connector(A8) Cliquer sur Connector(A8)

Branchement du tester

Condition

Condition spécifiée

A7-2 (+) - A8-3 (SP+)

Toujours

En dessous de 1 Ω

A7-1 (-) - A8-4 (SP-)

Toujours

En dessous de 1 Ω

A7-2 (+) ou A8-3 (SP+) - Masse de carrosserie

Toujours

10 kΩ ou plus

A7-1 (-) ou A8-4 (SP-) - Masse de carrosserie

Toujours

10 kΩ ou plus

A7-2 (+) - A7-1 (-)

Toujours

10 kΩ minimum

OK.

REMPLACER LE DISPOSITIF DE COMMANDE DU HAUT-PARLEUR D'APPROCHE DE VEHICULE

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
