Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Procédure		N° de référence

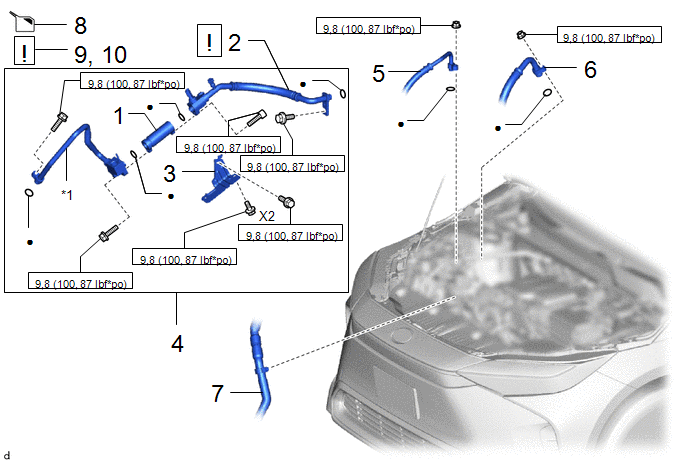

1	SOUS-ENSEMBLE DE REGULATEUR DE PRESSION	88503B	-	-	-
2	DURITE D'ASPIRATION	-		-	-
3	SUPPORT	-	-	-	-
4	DURITE ET ACCESSOIRE DE CLIMATISATION	88720A	-	-	-
5	TUBE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1	88711	-	-	-
6	SOUS-ENSEMBLE DE DURITE D'ASPIRATION	88704	-	-	-
7	SOUS-ENSEMBLE DE DURITE D'EAU	87209	-	-	-
8	RECHARGER LE SYSTEME DE CLIMATISATION EN REFRIGERANT	-	-		-
9	FAIRE MONTER LE COMPRESSEUR EN TEMPERATURE	-		-	-
10	RECHERCHER UNE FUITE EVENTUELLE DE REFRIGERANT	-		-	-

*1	TUYAU D'ASPIRATION	-	-
	N*m (kgf*cm, lbf*pi): couple prescrit	●	Pièce non réutilisable
	Huile pour compresseur ND-OIL 11 ou équivalent	-	-

PROCÉDURE

1. REPOSER LE SOUS-ENSEMBLE DE REGULATEUR DE PRESSION

Torque:

9,8 N·m {100 kgf·cm, 87 in·lbf}

2. REPOSER LA DURITE D'ASPIRATION

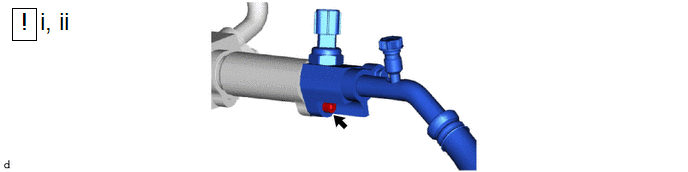

(1) Retirer le ruban adhésif en vinyle de la durite d'aspiration et appliquer suffisamment d'huile pour compresseur sur la durite d'aspiration et sur la surface de pose du sous-ensemble de régulateur de pression.

Huile pour compresseur:

ND-OIL 11 ou produit équivalent

(2) A l'aide d'une clé à douille à six pans de 4 mm, reposer la durite d'aspiration avec le boulon à six pans.

Torque:

9,8 N·m {100 kgf·cm, 87 in·lbf}

3. REPOSER LE SUPPORT

Torque:

9,8 N·m {100 kgf·cm, 87 in·lbf}

4. REPOSER LE TUYAU DE CLIMATISATION ET LES ACCESSOIRES

5. REPOSER LE TUBE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1

6. REPOSER LE SOUS-ENSEMBLE DE DURITE D'ASPIRATION

7. REPOSER LE SOUS-ENSEMBLE DE DURITE D'EAU

8. RECHARGER LE SYSTEME DE CLIMATISATION EN REFRIGERANT

Cliquer ici

9. FAIRE MONTER LE COMPRESSEUR EN TEMPERATURE

Cliquer ici

10. RECHERCHER UNE FUITE EVENTUELLE DE REFRIGERANT

Cliquer ici
