EMPLACEMENT DES PIECES

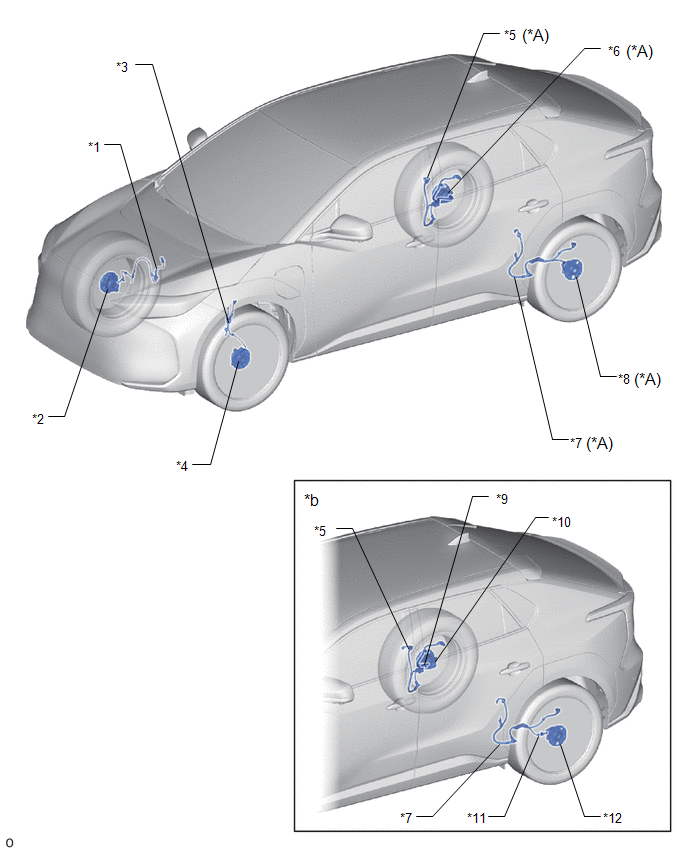

SCHEMA
|
*a | Pour 2WD |
*b | Pour AWD |
|
*1 | CAPTEUR DE VITESSE AVANT DROIT |
*2 | SOUS-ENSEMBLE DE MOYEU D'ESSIEU AVANT DROIT - ROTOR DE CAPTEUR DE VITESSE AVANT DROIT |
|
*3 | CAPTEUR DE VITESSE AVANT GAUCHE |
*4 | SOUS-ENSEMBLE DE MOYEU D'ESSIEU AVANT GAUCHE - ROTOR DE CAPTEUR DE VITESSE AVANT GAUCHE |
|
*5 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 1 - CABLE DU CAPTEUR DE CONTROLE DE DERAPAGE DROIT |
*6 | ENSEMBLE DE MOYEU ET DE ROULEMENT D'ESSIEU ARRIERE DROIT - ROTOR DE CAPTEUR DE VITESSE ARRIERE DROIT - CAPTEUR DE VITESSE ARRIERE DROIT |
|
*7 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2 - CABLE DU CAPTEUR DE CONTROLE DE DERAPAGE GAUCHE |
*8 | ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE GAUCHE - ROTOR DE CAPTEUR DE VITESSE ARRIERE GAUCHE - CAPTEUR DE VITESSE ARRIERE GAUCHE |
|
*9 | CAPTEUR DE VITESSE ARRIERE DROIT (CAPTEUR DE CONTROLE DE DERAPAGE ARRIERE DROIT) |
*10 | ENSEMBLE DE MOYEU ET DE ROULEMENT D'ESSIEU ARRIERE DROIT - ROTOR DE CAPTEUR DE VITESSE ARRIERE DROIT |
|
*11 | CAPTEUR DE VITESSE ARRIERE GAUCHE (CAPTEUR DE CONTROLE DE DERAPAGE ARRIERE GAUCHE) |
*12 | ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE GAUCHE - ROTOR DE CAPTEUR DE VITESSE ARRIERE GAUCHE |

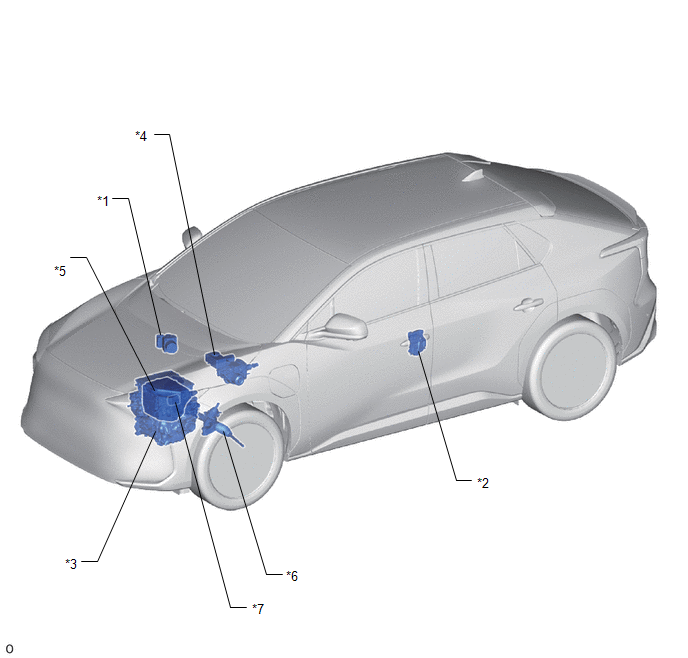

SCHEMA
|
*1 | ENSEMBLE D'ACTIONNEUR DE FREIN - ECU DE CONTROLE DE DERAPAGE N° 2 |
*2 | ENSEMBLE DE SERRURE DE PORTE AVANT GAUCHE AVEC MOTEUR |
|
*3 | ENSEMBLE D'ESSIEU ELECTRIQUE AVANT - ENSEMBLE DE BOITE-PONT EV AVEC MOTEUR |
*4 | ENSEMBLE DE MAITRE-CYLINDRE DE FREIN - ECU DE CONTROLE DE DERAPAGE N° 1 - ACTIONNEUR DE FREIN - CONTACTEUR DE RAPPEL DE NIVEAU DE LIQUIDE DE FREIN |
|
*5 | BLOC DE RELAIS DE COMPARTIMENT AVANT - FUSIBLE ABS MTR - FUSIBLE ABS-MAIN - FUSIBLE ABS N° 1 - FUSIBLE ABS N° 2 - FUSIBLE CAPACITOR - FUSIBLE ECU-IGP N° 2 |
*6 | ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE ET CREMAILLERE - ECU DE DIRECTION ASSISTEE |
|
*7 | ECU D'INTEGRATION D'ALIMENTATION ELECTRIQUE DE SEMI-CONDUCTEUR - RELAIS DE COMMANDE DES FEUX STOP |
- | - |

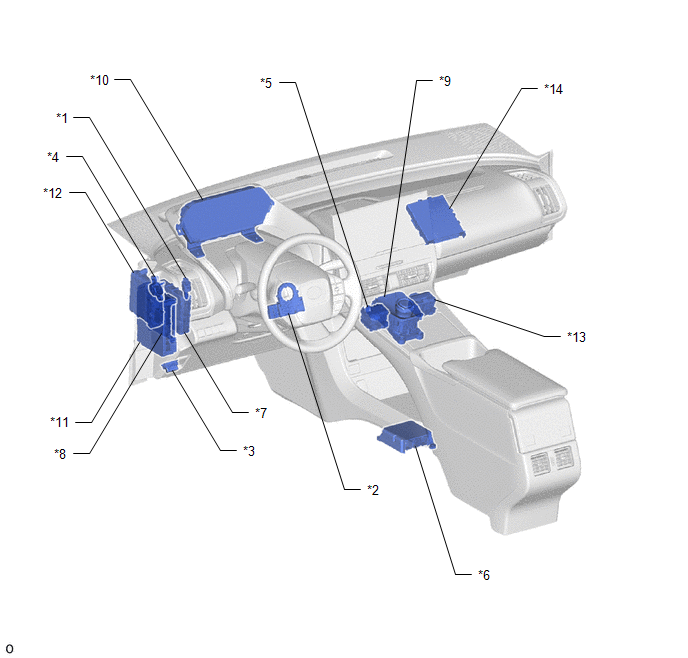

SCHEMA
|
*1 | ENSEMBLE DE CONTACTEUR DES FEUX STOP |
*2 | CAPTEUR D'ANGLE DE BRAQUAGE |
|
*3 | DLC3 |
*4 | ENSEMBLE DE CAPTEUR DE COURSE DE PEDALE DE FREIN |
|
*5 | ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE - CONTACTEUR DE MAINTIEN DE FREINAGE |
*6 | ENSEMBLE D'ECU D'AIRBAG - CAPTEUR D'EMBARDEE - CAPTEUR D'ACCELERATION |
|
*7 | ECU DE COMMANDE EV |
*8 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
|
*9 | ENSEMBLE DE CHANGEMENT DE VITESSE AU PLANCHER - ECU DE COMMANDE DE CHANGEMENT DE VITESSE |
*10 | ENSEMBLE DE COMBINE D'INSTRUMENTS - TEMOIN ABS - TEMOIN DU SYSTEME DE FREINAGE (TEMOIN ROUGE) - TEMOIN DU SYSTEME DE FREINAGE (TEMOIN JAUNE) - TEMOIN DE DERAPAGE - TEMOIN VSC OFF - TEMOIN DE MAINTIEN DE FREINAGE EN VEILLE - TEMOIN DE MAINTIEN DE FREINAGE EN FONCTIONNEMENT - TEMOIN DE COMMANDE D'ASSISTANCE EN DESCENTE (pour AWD) - AFFICHAGE MULTIFONCTION (COMMANDE DE TRACTION DESACTIVEE) - AVERTISSEUR SONORE DE COMBINE D'INSTRUMENTS |
|
*11 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE - FUSIBLE ECU-IGR N° 3 - FUSIBLE ECU-DCC N° 1 - FUSIBLE A/BAG-IGR - FUSIBLE STOP - FUSIBLE D/L |
*12 | ENSEMBLE D'ALIMENTATION ELECTRIQUE DE COMMANDE DE FREINAGE |
|
*13 | ENSEMBLE DE COMODO - CONTACTEUR VSC OFF |
*14 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
