VERIFICATION SUR VEHICULE
PROCÉDURE
1. VERIFIER LE RELAIS DE CLIMATISATION

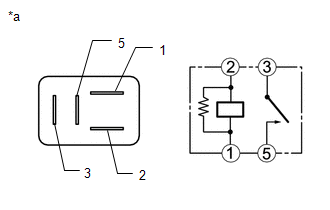

(a) Vérifier le fonctionnement du relais de climatisation.
| (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer le relais de climatisation.
2. VERIFIER LE RELAIS PRINCIPAL

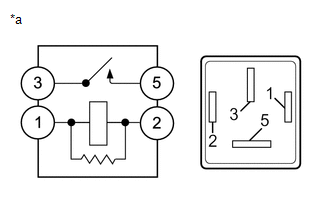

(a) Vérifier le fonctionnement du relais principal.
| (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer le relais EFI MAIN.
PoseBornes D'ecu
BORNES D'ECU ENSEMBLE D'ECU D'AIRBAG
N° de borne Symbole de borne
Destination K1-3
PLR- Déclencheur de prétensionneur arrière gauche (ensemble de sangle extérieure de ceinture de sécurité arrière gauche)
K1-4 PLR+
K1-5 PL+
Déclencheur de ...
Verification
VERIFICATION PROCÉDURE 1. VERIFIER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE AVANT
(a) Vérifier le couple de rotation du joint à rotule. (1) Serrer l'ensemble de biellette de barre stabilisatrice avant dans un étau entre des plaques d'aluminium.
REMARQUE: Ne pas serrer l'étau exc ...
Bornes D'ecu
BORNES D'ECU ENSEMBLE D'ECU D'AIRBAG
N° de borne Symbole de borne
Destination F17-26
CAFH Ligne de communication CAN
F17-27 CAFL
Ligne de communication CAN
F17-32 E2
Masse F17-33
E1 Masse
F17-34 P-AB
Témoins ON ...
