DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

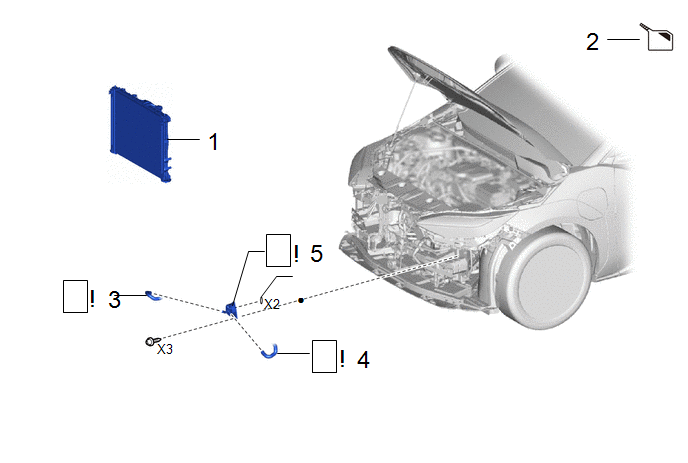

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE RADIATEUR |
- | - |
- | - |
|
2 | VIDANGER LE LIQUIDE DE BOITE-PONT HYBRIDE |
- | - |
|
- |
| 3 |
SOUS-ENSEMBLE DE DURITE DE REFROIDISSEMENT D'INVERSEUR N° 1 |
G90A1A |
|
- | - |
|
4 | ENSEMBLE DE DURITE DE REFROIDISSEMENT D'INVERSEUR N° 1 |
G90A0B |
|
- | - |
|
5 | REFROIDISSEUR DE REFROIDISSEMENT DU MOTEUR |
G125AA |
|
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE RADIATEUR
Cliquer ici
.gif)
2. VIDANGER LE LIQUIDE DE BOITE-PONT HYBRIDE
Cliquer ici

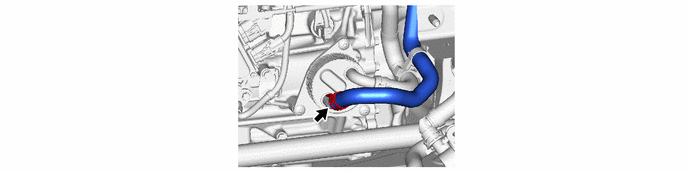

3. DEBRANCHER LE SOUS-ENSEMBLE DE DURITE DE REFROIDISSEMENT D'INVERSEUR N° 1
|
|
CONSEIL: Utiliser un récipient pour récupérer le liquide de refroidissement s'écoulant du sous-ensemble de durite de refroidissement d'inverseur n° 1 et du refroidisseur de refroidissement de moteur électrique. |

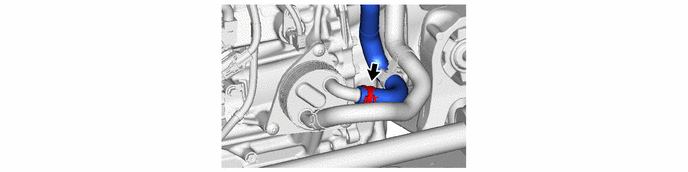

4. DEBRANCHER L'ENSEMBLE DE DURITE DE REFROIDISSEMENT D'INVERSEUR N° 1
|
|
CONSEIL: Utiliser un récipient pour récupérer le liquide de refroidissement s'écoulant de l'ensemble de durite de refroidissement d'inverseur n° 1 et du refroidisseur de refroidissement de moteur électrique. |

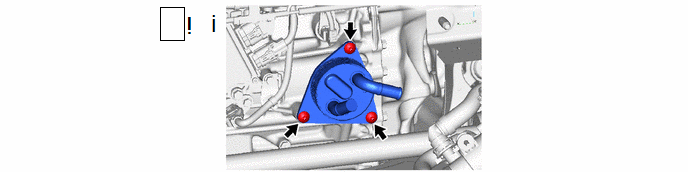

5. DEPOSER LE REFROIDISSEUR DE REFROIDISSEMENT DE MOTEUR ELECTRIQUE
|
|
CONSEIL: Utiliser un récipient afin de recueillir le liquide de boîte-pont hybride s'écoulant du refroidisseur de refroidissement de moteur électrique. |
(1) A l'aide d'une clé à douille "TORX" T40, déposer les 3 boulons, le refroidisseur de refroidissement de moteur électrique et les 2 joints toriques.
