POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

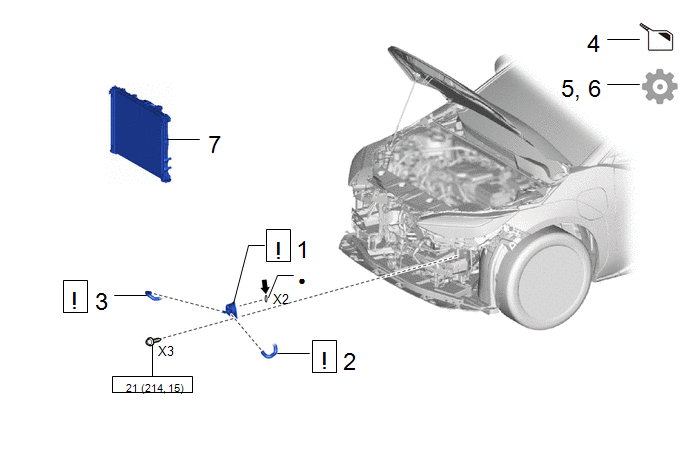

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | REFROIDISSEUR DE REFROIDISSEMENT DU MOTEUR |
G125AA |
|
- | - |
|
2 | ENSEMBLE DE DURITE DE REFROIDISSEMENT D'INVERSEUR N° 1 |
G90A0B |
|
- | - |
|
3 | SOUS-ENSEMBLE DE DURITE DE REFROIDISSEMENT D'INVERSEUR N° 1 |
G90A1A |
|
- | - |
|
4 | AJOUTER DU LIQUIDE DE BOITE-PONT HYBRIDE |
- | - |
|
- |
| 5 |
VERIFIER LE LIQUIDE DE BOITE-PONT HYBRIDE |
- | - |
- |
|
|
6 | RECHERCHER UNE EVENTUELLE FUITE DE LIQUIDE DE BOITE-PONT HYBRIDE |
- | - |
- |
|
|
7 | ENSEMBLE DE RADIATEUR |
- | - |
- | - |
|
N*m (kgf*cm, lbf*pi): couple prescrit |
● | Pièce non réutilisable |
|
Liquide de boîte-pont électrique d'origine Toyota |
- | - |
PROCÉDURE
1. REPOSER LE REFROIDISSEUR DE REFROIDISSEMENT DE MOTEUR
(1) Enduire 2 joints toriques neufs de liquide de boîte-pont électrique TE d'origine Toyota et les poser sur le refroidisseur de refroidissement de moteur électrique.
REMARQUE:
S'assurer que le joint torique n'est pas tordu.

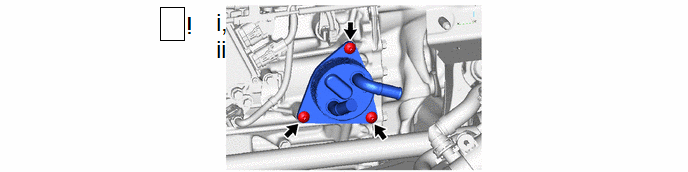

(2) A l'aide d'une clé à douille "TORX" T40, reposer le refroidisseur de refroidissement de moteur électrique et les 2 joints toriques sur l'ensemble de boîte-pont avec moteur et inverseur avec les 3 boulons.
Torque:
21 N·m {214 kgf·cm, 1,5 ft·lbf}
REMARQUE:
Veiller à ne pas endommager le joint torique.
2. BRANCHER L'ENSEMBLE DE DURITE DE REFROIDISSEMENT D'INVERSEUR N° 1
|
*a | 0 à 3 mm (0 à 0,118 po) |
*b | 2 à 7 mm (0,075 à 0,275 po) |
|
*c | 60° (emplacement de la griffe de l'agrafe) |
* d | Repère peint |

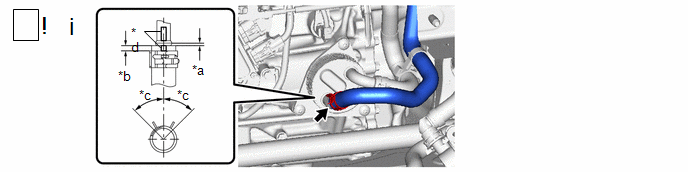

(1) Brancher l'ensemble de durite de refroidissement d'inverseur n° 1 sur le refroidisseur de refroidissement de moteur électrique et faire glisser l'agrafe pour la fixer.
REMARQUE:
3. BRANCHER LE SOUS-ENSEMBLE DE DURITE DE REFROIDISSEMENT D'INVERSEUR N° 1
|
*a | 0 à 3 mm (0 à 0,118 po) |
*b | 2 à 7 mm (0,075 à 0,275 po) |
|
*c | 60° (emplacement de la griffe de l'agrafe) |
* d | Repère peint |

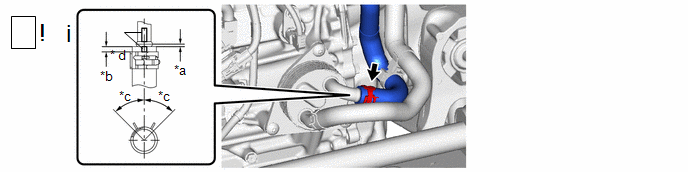

(1) Brancher le sous-ensemble de durite de refroidissement d'inverseur n° 1 sur le refroidisseur de refroidissement de moteur électrique et faire glisser l'agrafe pour la fixer.
REMARQUE:
4. AJOUTER DU LIQUIDE DE BOITE-PONT HYBRIDE
Cliquer ici
5. VERIFIER LE LIQUIDE DE BOITE-PONT HYBRIDE
Cliquer ici
6. RECHERCHER UNE EVENTUELLE FUITE DE LIQUIDE DE BOITE-PONT HYBRIDE
Cliquer ici
7. REPOSER L'ENSEMBLE DE RADIATEUR
Cliquer ici
