Toyota bZ4X - Manuel de réparation (2021-2024): Ensemble De Moteur D'ouverture De Couvercle De Charge

Toyota bZ4X - Manuel de réparation (2021-2024) / Extérieur du véhicule / Porte / Hayon / Ensemble De Moteur D'ouverture De Couvercle De Charge

Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

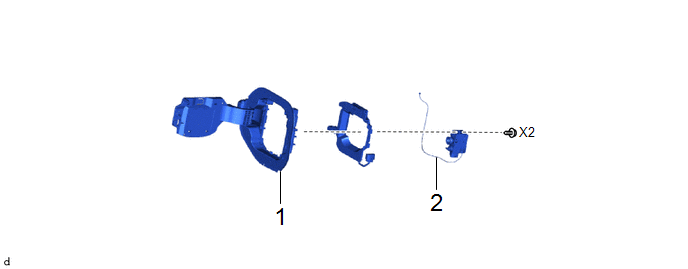

PIECES CONSTITUTIVES (DEPOSE)

Procédure

N° de référence

1

ENSEMBLE DE BOITIER D'ENTREE DE CHARGE

773B0

-

-

-

2

ENSEMBLE DE VERROUILLAGE DU COUVERCLE DE CHARGE AVEC MOTEUR ÉLECTRIQUE

77030B

-

-

-

PROCÉDURE

1. DEPOSER L'ENSEMBLE DE BOITIER D'ENTREE DE CHARGE

Cliquer ici

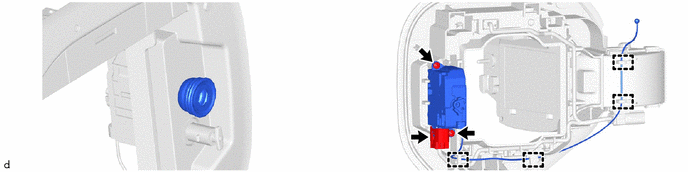

2. DEPOSER L'ENSEMBLE DE VERROUILLAGE DE COUVERCLE DE CHARGE AVEC MOTEUR

Verification

VERIFICATION

PROCÉDURE

1. VERIFIER L'ENSEMBLE DE VERROUILLAGE DE COUVERCLE DE CHARGE AVEC MOTEUR

(a) Vérifier le fonctionnement de l'ensemble de verrouillage de couvercle de charge avec moteur (fonctionnement du moteur).

(1) Appliquer la tension de la batterie auxiliaire sur le connecteur de l'ensemble de verrouillage de couvercle de charge avec moteur et vérifier le fonctionnement de l'ensemble de verrouillage de couvercle de charge avec moteur.

OK.:

Branchement du tester

Condition spécifiée

1 (PIL) - Borne positive (+) de la batterie auxiliaire

2 (GND) - Borne négative (-) de la batterie auxiliaire

Bras non déployé

(Déverrouiller)

2 (GND) - Borne positive (+) de la batterie auxiliaire

1 (PIL) - Borne négative (-) de la batterie auxiliaire

Bras déployé

(verrouiller)

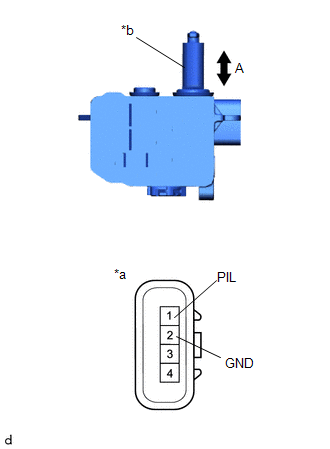

A

Course de l'arbre

*a

Pièce constitutive sans faisceau de câbles connecté

(Ensemble de verrouillage du couvercle de charge avec moteur électrique)

*b

Axe

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de verrouillage de couvercle de charge avec moteur.

(b) Mesurer la course de l'arbre.

OK.:

Zone

Condition

Condition spécifiée

A

Levier tiré

23,2 à 39,5 mm (0,913 à 1,56 po)

(1) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de verrouillage de couvercle de charge avec moteur.

Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

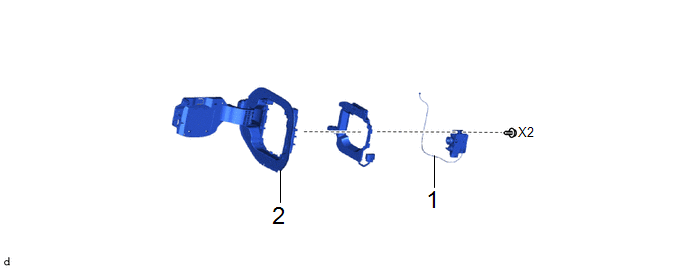

PIECES CONSTITUTIVES (REPOSE)

Procédure

N° de référence

1

ENSEMBLE DE VERROUILLAGE DU COUVERCLE DE CHARGE AVEC MOTEUR ÉLECTRIQUE

77030B

-

-

-

2

ENSEMBLE DE BOITIER D'ENTREE DE CHARGE

773B0

-

-

-

PROCÉDURE

1. REPOSER L'ENSEMBLE DE VERROUILLAGE DE COUVERCLE DE CHARGE AVEC MOTEUR

2. REPOSER L'ENSEMBLE DE BOITIER D'ENTREE DE CHARGE

Cliquer ici
