DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (DEMONTAGE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | CAPUCHON DE LEVIER DE CHANGEMENT DE VITESSE |
33554 |
|
- | - |
|
2 | SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE |
33504F |
|
- | - |
|
3 | BOITIER DE TEMOIN DE POSITION |
35971E | - |
- | - |
|
4 | BOUTON DU CONTACTEUR DE STATIONNEMENT DE BOITE DE VITESSES |
35922 | - |
- | - |
PROCÉDURE
1. DEPOSER LE CAPUCHON DU LEVIER DE CHANGEMENT DE VITESSE
|
|
Cliquer ici |
2. DEPOSER LE SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE
|
|
Cliquer ici |

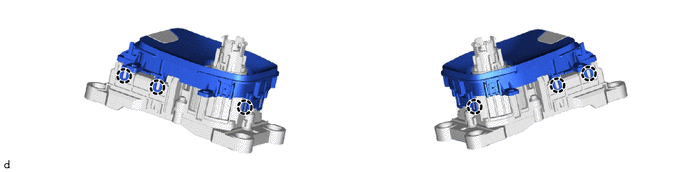

3. DEPOSER LE BOITIER DU TEMOIN DE POSITION

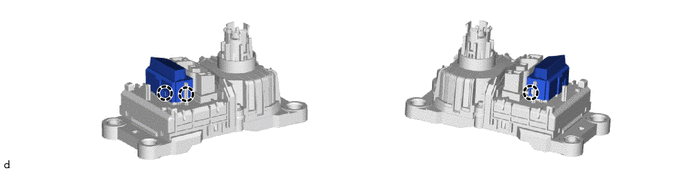

4. DEPOSER LE BOUTON DE CONTACTEUR DE STATIONNEMENT DE BOITE DE VITESSES
Depose
