VERIFICATION SUR VEHICULE
PROCÉDURE
1. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 2
Cliquer ici
.gif)
2. VERIFIER LE LIQUIDE DE BOITE-PONT HYBRIDE

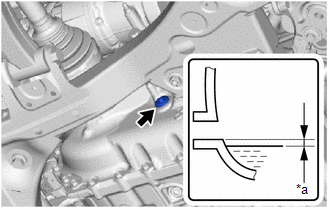

| (a) Déposer le bouchon de remplissage et le joint d'étanchéité de l'ensemble de boîte-pont avec moteur et inverseur. |
|
(b) S'assurer que le niveau de liquide de boîte-pont hybride se situe entre 0 et 7 mm (0 et 0,276 po) de la lèvre inférieure de l'ouverture du bouchon de remplissage.
REMARQUE:
(c) Rechercher d'éventuelles fuites si le niveau de liquide de boîte-pont hybride est bas. (S'il n'y a aucune fuite de liquide de boîte-pont hybride, mais que le niveau de liquide de boîte-pont hybride est bas, ajouter du liquide de boîte-pont hybride).
Cliquer ici
(d) Reposer le bouchon de remplissage et un joint d'étanchéité neuf sur l'ensemble de boîte-pont avec moteur et inverseur.
Torque:
50 N·m {510 kgf·cm, 37 ft·lbf}
3. RECHERCHER UNE EVENTUELLE FUITE DE LIQUIDE DE BOITE-PONT HYBRIDE
Cliquer ici
4. REPOSER LE SABOT DE PROTECTION DE MOTEUR N° 2
Cliquer ici
