DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de changement de vitesse au plancher sont indiquées ci-dessous.
Procédures nécessaires après remplacement/Installé/remplacé|
Pièce de rechange | Procédure à effectuer |
Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
|---|---|---|---|
|
ECU de commande de changement de vitesse (ensemble de changement de vitesse au plancher) |
Mettre à jour de la clé de sécurité de l'ECU |
L'historique de commande de véhicule (RoB) est enregistré |
|
|
Informations relatives aux caractéristiques du contacteur |
L'historique de commande de véhicule (RoB) est enregistré |
|
REMARQUE:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

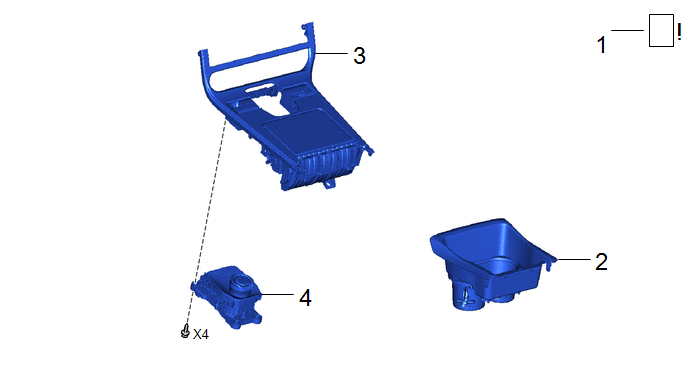

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SECURISER LE VEHICULE |
- |
|
- | - |
|
2 | SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE |
58803C | - |
- | - |
|
3 | SOUS-ENSEMBLE DE PANNEAUDE CONSOLE SUPERIEUR |
58804A | - |
- | - |
|
4 | ENSEMBLE DE CHANGEMENT DE VITESSE AU PLANCHER |
33550 | - |
- | |
PROCÉDURE

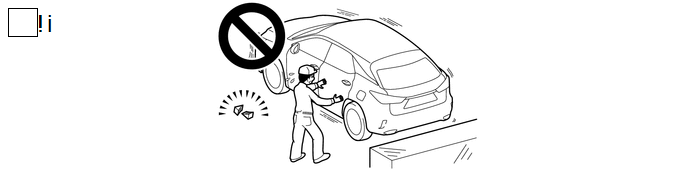

1. SECURISER LE VEHICULE
.png)
(1) Engager totalement le frein de stationnement et caler une roue.
ATTENTION:
2. DEPOSER LE SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE
Cliquer ici .gif)
3. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU SUPERIEUR DE CONSOLE
Cliquer ici

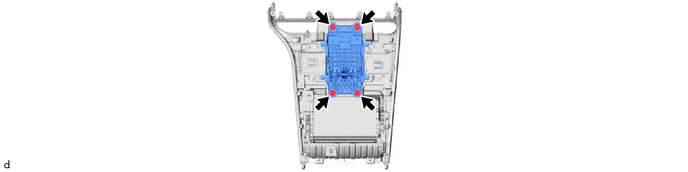

4. DEPOSER L'ENSEMBLE DE CHANGEMENT DE VITESSE AU PLANCHER
DemontageEnregistrement
ENREGISTREMENT PROCÉDURE 1. EFFACER TOUTES LES CLES NUMERIQUES A L'AIDE DE L'AFFICHAGE MULTIFONCTION
REMARQUE:
Veiller à utiliser la clé électronique lorsque le contacteur d'allumage est mis en position ON (IG) et que toutes les clés numériques sont effacées.
Si toutes les clà ...
