Toyota bZ4X - Manuel de réparation (2021-2024): Relais

Verification Sur Vehicule

VERIFICATION SUR VEHICULE

PROCÉDURE

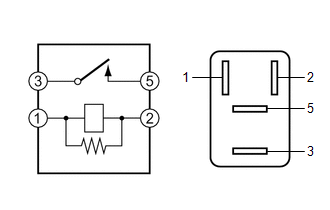

1. VERIFIER LE RELAIS D'ESSUIE-GLACE AVANT

(a) Vérifier la résistance.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

3 - 5

La tension de la batterie auxiliaire n'est pas appliquée entre les bornes 1 et 2

10 kΩ ou plus

3 - 5

La tension de la batterie auxiliaire est appliquée entre les bornes 1 et 2

En dessous de 1 Ω

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de relais d'essuie-glace avant.

2. VERIFIER LE RELAIS DE LAVE-GLACE AVANT (avec réchauffeur)

(a) Vérifier la résistance.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

3 - 5

La tension de la batterie auxiliaire n'est pas appliquée entre les bornes 1 et 2

10 kΩ ou plus

3 - 5

La tension de la batterie auxiliaire est appliquée entre les bornes 1 et 2

En dessous de 1 Ω

(2) Si le résultat n'est pas conforme aux spécifications, remplacer le relais de lave-glace avant.
